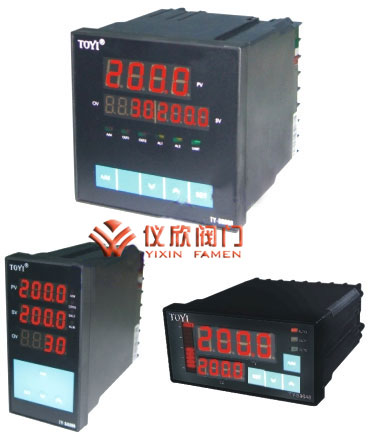

YX900PID控制器

一、YX900PID控制器 概述

YX900 智能数显调节器为单回路数显 PID 调节器，可自由组态选择热电 偶、Pt100、微弱电压、标准电流/电压（如 4-20mA/1-5V DC）等输入信号类型， 对于电流/电压线性输入信号可以选择显示量程，经 PID 运算后输出的控制信 号，可直接控制电动执行器、比例阀、继电器、变频器等，实现自动调节的目 的。适用于工业现场的温度、压力、流量、液位的精确控制。

二、YX900PID控制器 主要特点

软件组态，自由组态输入信号方式。（注：对热电偶、标准电流电压、Pt100 输入信号间切换需更改仪表内部短路器）
独特的 G900 输入信号滤波算法，有效滤除数百倍于正常输入信号范围的尖峰脉冲信号，并保持 8 次/秒的采样速度和技术指标精度。
多参数显示，同时显示信号测量值、设定值和输出信号值、方便观察及调试。
附带反馈信号的电动执行器有操作简便的阀位自动标定功能。
方便、简洁和保护性的偏差修正。保证显示与实际温度一致。
PID 输出有正作用/反作用选择及输出上限和下限限定功能。

三、YX900PID控制器 主要技术参数

输入类型： a）热电偶 K、S、B、R、E、J、T、N 输入阻抗>1MΩ b）热电阻：Pt100（-100℃~200℃），Pt100（-50℃~600℃）注：出厂前需指 明温度范围。 c）线性电压：0~20mV、0~50mV，输入抗阻＞1MΩ，量程可设定。 d）标准电流/电压：4~20mA/1~5V DC，输入阻抗 250Ω，量程可设定。 线性量程选择范围：有效数字-1999~8000 之间，小数点位置 0~3 位， 与输入信号成线性比例关系，可设定量程数值及小数点位置。 精度：满量程的 0.25%(0.2 级) PID 输出(有正作用/反作用选择) 继电器（AC250V,16A）时间比例输出； 继电器（AC250V,16A）开、闭输出控制电动执行器； 光隔离 4~20mA 控制输出，负载≤500Ω 可设 1~2 个报警，类型如下：上限报警、下限报警、偏差报警、上偏差报 警、下偏差报警自动/手动无扰切换 电源：85~265V AC，＜8W 环境温度：0~50℃，湿度≤85%RH
