DKZ型直行程电动执行机构可以与DDZ-Ⅲ型仪表配套使用,也可以与组装仪表及TA仪表配用。它以220V电源为动力，接受统一的标准信号4-20mA.DC,将此转变成与输入信号相对应的出轴直线位移，自动地操纵调节阀或其它终端机构等完成自动调节任务，或者配用电动操作器实行手动遥控。广泛地用于发电厂、钢铁、石油、化工、轻工等工业部门的调节系统中。
该仪表具有连续调节、手动遥控、就地手操三种控制方式。使用DKZ型直行程电动执行机构的自动调节系统需配用ZPE-3101型伺服放大器、DFD-1000型电动操作器后才可实现自动调节系统手动自动无扰动切换。
 |
 |
DKZ直行程电动执行器 | DKZ直行程电动执行器 |
| 输入信号 | 0～10mA.DC、4～20mA.DC | |
|---|---|---|
| 输入电阻 | 200Ω（Ⅱ型）、250Ω（Ⅲ型） | |
| 输入通道 | 3个隔离通道 | |
| 基本误差 | ±2.5% | |
| 回差 | ±1.5 | |
| 死区 | ≤3%(1～3%可调) | |
| 纯滞后 | ≤1s | |
| 电源电压 | 220V.AC、50Hz | |
| 使用环境条件 | 环境温度 | 执行机构≤-10～+55°C |
| 相对温度 | 执行机构≤95% | |
| 机座号 | 型号 | 出轴推力（N） | 出行程（mm） | 全行程时间（s） |
|---|---|---|---|---|
| Ⅰ | DKZ-310C DKZ-310BC | 4000 | 10 | 8 |
| 16 | 12.5 | |||
| 25 | 20 | |||
| DKZ-410C DKZ-410BC | 6400 | 40 | 32 | |
| 60 | 48 | |||
| Ⅱ | DKZ-510C DKZ-510BC | 1600 | 60 | 37 |
| 100 | 62 |
 |
 |

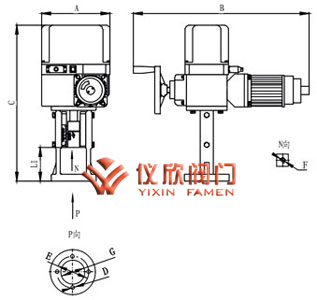

标准接口电动执行器外形及安装尺寸图 | 开合螺母接口电动执行器外形及安装尺寸图 |
| 型号 | 长X宽X高 | 阀杆连接螺孔 | 法兰 | 法兰 | 法兰 | 公称通径 | 连接头至法兰底端 | |
|---|---|---|---|---|---|---|---|---|
| AXBXC | F | 连接孔距E | 连接孔距E | 吻合内径G | Dg | 行程 | L | |
| DKZ310 | 230X460X490 | M8 | Φ80 | 2一Φ11 | Φ60 | 25，32， 40，50 |
10 | 85.5 |
| 16 | 79.5 | |||||||
| 25 | 70.5 | |||||||
DKZ410 |
230X530X540 | M12X1.25 | Φ105 | 4一Φ11 | Φ80 | 65，80，100 | 40 | 107 |
| 230X460X575 | M16X1.5 | Φ118 | 4一Φll | Φ95 | 125，150 | 60 | 112 | |
| DKZ510 | 260X630X625 | M16X1.5 | Φ118 | 4一Φll | Φ95 | 200 | 60 | 113 |
| 260X630X645 | M20X1.5 | Φ130 | 4一Φ18 | Φ100 | 300，250 | 100 | 93 | |
| DKZ610 | 260X720X625 | M16X1.5 | Φ118 | 4一Φ1l | Φ95 | 400，500 | 60 | 113 |
| 260X720X645 | M20X1.5 | Φ130 | 4一Φ18 | Φ100 | 500，600 | 100 | 93 | |
