公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座通径mm | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
额定流量系数kv | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | 2700 | |
公称压力(MPa) | 0.6,1.6, 2.5, 4.0, 6.4 | ||||||||||||||
行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||
流量特性 | 直线,等百分比,快开 | ||||||||||||||
工作温度℃ | -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃ | ||||||||||||||
法兰尺寸 | 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||||
阀体材质 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
阀芯材质 | 1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti | ||||||||||||||
阀体型式 | 直通双座铸造球型阀 | ||||||||||||||
上阀盖型式 | 普通式(常温),热片式(中温),长颈式(低温) | ||||||||||||||
阀体允许压差 | ≤公称压力 | 4.0 | 3.4 | ||||||||||||
配用电动执 行机构型号 |
PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | ||||||||
381L | 381LSA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 |
型号 | 额定输出力N | 速度mm/s | 技术参数 | ||||
---|---|---|---|---|---|---|---|
PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L |
201 | 381LSA-08 381LXA-08 |
1000 | 800 800 |
0.25 | 4.2 4.2 |
电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:IP67 带手轮 |
电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄 |
202 | 381LSA-20 381LXA-20 |
2000 | 2000 2000 |
0.50 | 2.1 2.1 |
||
204 | 381LSB-30 381LXB-30 |
4500 | 3000 3000 |
0.50 | 3.5 3.5 |
||
208 | 381LSB-50 381LXB-50 |
8000 | 5000 5000 |
1.00 | 1.7 1.7 |
||
312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
基本误差% | 配3810L±2.5; 带定位器 ±1.0 | ||
---|---|---|---|
回差% | 配361L ±2.0; 配PSL±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点 | ±2.5 |
终点 | ±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
可调范围 | 50:1 | ||
额定行程偏差% | 2.5 | ||
泄量量L/H | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
执行机构 | 允许压差△P(MPa) | ||||||||||||||||
配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
PSL204 | 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | |||||||||||
PSL208 | 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 | |||||||||||
PSL320 | 1.26 | 0.87 | 0.49 | 0.32 | 0.22 | ||||||||||||
配361L | 381LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
381LSB-50 | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | |||||||||||
381LSC-65 | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | ||||||||||||
381LSC-99 | 0.63 | 0.44 | 0.25 | 0.16 | 0.11 |
输入:4~20mA、4~12mA、12~20mA、0~5V、1~5V;
输出:4~20mA反馈信号。

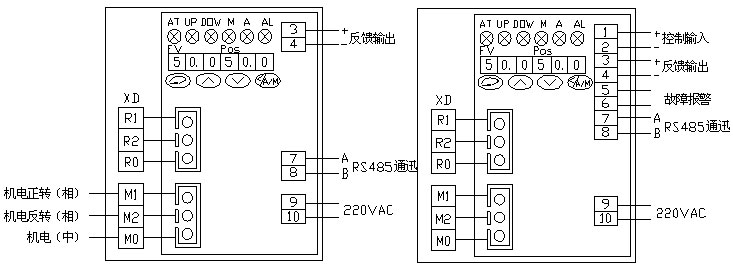

打开机壳即可看见如图示意。
执行机构外壳内有端子条用于电气接
线,选择适当的电源线与执行机构相连,建议使用Φ1.0(mm)2导线。

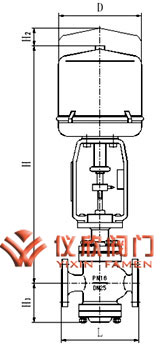

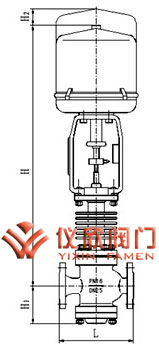

电动双座调节阀外型尺寸图普通型 | 电动双座调节阀外型尺寸图高温型 |
公通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L(mm) | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 | |
PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | ||
PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | ||
H1(mm) | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 | ||
配PSL | H(mm) | 普通型 | 907 | 910 | 955 | 960 | 1112 | 1122 | 1134 | 1213 | 1223 | 1265 | 1813 | 1889 |
散热片型 | 1037 | 1040 | 1085 | 1090 | 1275 | 1285 | 1297 | 1412 | 1422 | 1464 | 1058 | 2134 | ||
D(mm) | 176 | 225 | ||||||||||||
重量(KG) | 22.5 | 24.5 | 35.5 | 39.5 | 72 | 85 | 122 | 181 | 237 | 378 | 680 | 840 | ||
配381L | H(mm) | 普通型 | 670 | 673 | 840 | 845 | 1037 | 1047 | 1059 | 1293 | 1303 | 1345 | 1538 | 1614 |
散热片型 | 800 | 803 | 970 | 975 | 1200 | 1210 | 1222 | 1492 | 1502 | 1544 | 1783 | 1859 | ||
D(mm) | 225 | 310 | ||||||||||||
重量(KG) | 30 | 32 | 51 | 55 | 87 | 100 | 137 | 194 | 250 | 391 | 720 | 880 |
