HPC高压笼式调节阀

一、HPC高压笼式调节阀 概述

HPC高压笼式调节阀 是一种压力平衡式的调节阀,阀结构紧凑,流体通道呈S流线型,压降损失小、流量大,可调范围广。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92。

HPC高压笼式调节阀 HPC高压笼式调节阀
HPC高压笼式调节阀 HPC高压笼式调节阀剖面图

二、HPC高压笼式调节阀 阀体、阀内组件

型式:直通笼式铸造球型阀
公称通径:40、50、80、100、150、200mm
公称压力:ANSI 900、1500、2500 JIS 63Kv 连接型式:法兰连接: RF 、RJ
法兰标准:JIS B2201-1984、ANSI B16.5-1981
焊接连接:嵌接焊SW(40~80mm) 对接焊BW(80~200mm)
材料:铸钢(ZG230-450)、 CrMo钢、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti )等
上阀盖:常温型(P):-5~+230℃ 伸长Ⅰ型(E1): +230~+566℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:石棉编织填料、石墨填料

阀内组件
阀芯型式:金属阀座的压力平衡结构
流量特性:等百分比特性(%)和线性特性(L)
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)

三、HPC高压笼式调节阀 执行机构

型式:LHA多弹簧式薄膜执行机构、LVA5单弹簧薄膜执行机构,LVA6单作用气缸活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围:40~200、80~240kPa(LHA、LVA5型),190~350、190~400kPa(LVA6型)
供气压力:280~400kPa(LHA型),280kPa(LVA5型),400~500kPa(LVA6型),300~500kPa(LVP型)
气源接口:Rc1/4”
环境温度:-30~+70℃
阀作:用型式 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

四、HPC高压笼式调节阀 性能

泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104IV级
回差:带定位器:小于全行程的1%,
基本误差:带定位器:小于全行程的±1%
(注:采用标准的V型聚四氟乙烯填料)

五、HPC高压笼式调节阀 流量特性

典型的流量特性曲线

等百分比特性(%V) 线性特性(LV)
等百分比特性(%V) 线性特性(LV)

五、HPC高压笼式调节阀 外形尺寸

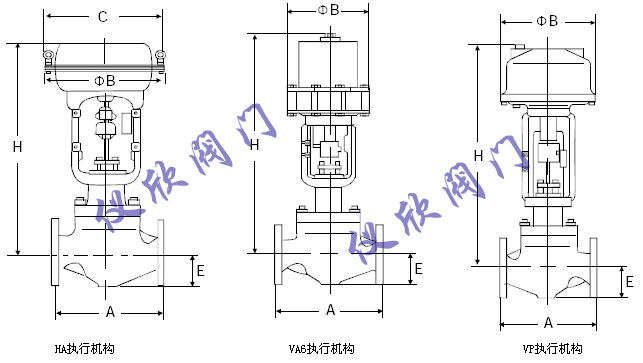

HPC高压笼式调节阀尺寸图
公称
通径
执行
机构
H E C φB
ANSI 900
JIS 63K
ANSI 1500 ANSI 2500 ANSI 900 ANSI 1500 ANSI 2500
常温型(P) 伸长型(E1) 常温型(P) 伸长型(E1) 常温型(P) 伸长型(E1)
40 LHA3D、R 735 875 735 875 780 925 100 105 120 363 350
LHA4D、R 890 1030 890 1030 935 1080 520 470
50 LHA3D、R 765 925 765 925 800 960 110 120 130 363 350
LHA4D、R 925 1085 925 1085 960 1120 520 470
80 LHA3D、R 800 980 800 980 835 1005 140 150 165 363 350
LHA4D、R 960 1140 960 1140 995 1165 520 470
100 LHA3D、R 835 1015 835 1015 880 1050 160 170 195 363 350
LHA4D、R 995 1175 995 1175 1040 1210 520 470
LVA5D 1380 1560 1380 1560 1425 1595 620
LVA5R 1490 1670 1490 1670 1535 1705 620
LVA6R 1229 1409 1229 1409 1274 1444 445
150 LHA3D、R 895 1075 895 1075 935 1110 210 225 260 363 360
LHA4D、R 1055 1235 1055 1235 1095 1270 520 470
LVA5D 1440 1620 1440 1620 1480 1655 620
LVA5R 1550 1730 1550 1730 1590 1765 620
LVA6R 1300 1480 1300 1480 1340 1515 445
LVP5 1080 1260 1080 1260 1120 1295 345
200 LHA4D、R 1155 1395 1155 1395 1185 1370 280 290 330 520 470
LVA5D 1545 1785 1545 1785 1575 1760 620
LVA6R 1655 1895 1655 1895 1685 1870 620
LVP6 1395 1635 1395 1635 1425 1610 445

注:表上H栏尺寸是调节阀不带手轮机构的数字,如果带手轮机构,要相应加上手轮机构的尺寸。
