HLC小口径笼式单座调节阀

一、HLC小口径笼式单座调节阀　概述

HLC小口径笼式单座调节阀是一种高性能的调节阀， 坚固的阀芯导向和套筒可防止液体发生阀蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧膜执行机构，其结构紧凑，输出力大。

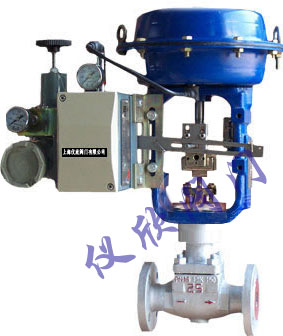

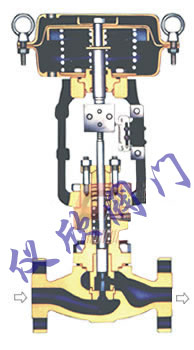

HLC小口径笼式单座调节阀	HLC小口径笼式单座调节阀剖面图

二、HLC小口径笼式单座调节阀　主要技术参数

阀体型式：直通单座套筒式铸造球型阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接,嵌接焊SW.
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性（%）和线性特性（L）参考以下流量图
套筒形式：分离式套筒
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

三、HLC小口径笼式单座调节阀 执行机构

型式：LHA多弹簧薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa
供气压力：140～400kPa
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

四、HLC小口径笼式单座调节阀 流量特性

柱塞阀芯的流量特性曲线（Cv=0.4～14）

等百分比特性(%TF软阀座)	线性特性(LTF软阀座)

柱塞阀芯的流量特性曲线（Cv=0.01～0.25）

等百分比特性(%CF金属阀座)	线性特性(LCF金属阀座)

五、HLC小口径笼式单座调节阀　外形尺寸

执行机构	H				φB	C	E
	常温型P	伸长Ⅰ型EⅠ	伸长Ⅱ型EⅡ	伸长Ⅲ型EⅢ
HA1D、R	375	525	685	900	218	230	40
HA2D、R	450	600	760	975	267	281	40

注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
