HAV文丘里角型调节阀

一、HAV文丘里角型调节阀 概述

HAV文丘里角型调节阀阀芯采用上导向结构,阀结构紧凑,压降损失小,流量大,可调范围广。适用于控制含有颗粒的流体、泥浆、粘性或闪蒸流体。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92标准。

HAV文丘里角型调节阀 HAV文丘里角型调节阀

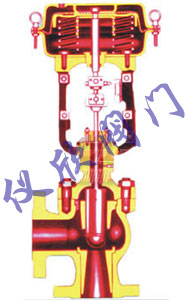

HAV文丘里角型调节阀 HAV文丘里角型调节阀解剖图

二、HAV文丘里角型调节阀 阀体、阀内组件

型式:角型单座铸造球型阀
公称通径:25、40、50、65、80、100、125、150mm
公称压力:ANSI 125、150、300 、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式:法兰连接: FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
材料: 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖:常温型(P):0~+200℃
伸长Ⅰ型(E1): -45~0℃ +200~+425℃
注:工作温度不准超过各种材料的允许范围
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉编织填料、石棉编织填料、石墨填料
阀芯型式:单座柱塞型阀芯
流量特性:金属阀座 等百分比特性(%)和线性特性(L)
Cv值从0.04~14的高精度流量特性符合IEC534-2标准
软阀座 等百分比特性(%)和线性特性(L)
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

三、HAV文丘里角型调节阀 执行机构

型式:LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围:20~100、80~240kPa(LHA,LVA5型),190~350、190~400kPa(LVA6型)
供气压力:140~400kPa(LHA型)、140~280kPa(LVA5型)
400~500kPa(LVA6型)、300~500kPa(LVP型)
气源接口:Rc1/4”
环境温度:-30~+70℃
阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

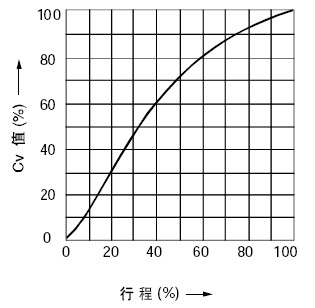

四、HAV文丘里角型调节阀 流量特性

线性特性(LC金属阀座) 等百分比特性(%C金属阀座)
线性特性(LC金属阀座) 等百分比特性(%C金属阀座)

五、HAV文丘里角型调节阀 外形尺寸

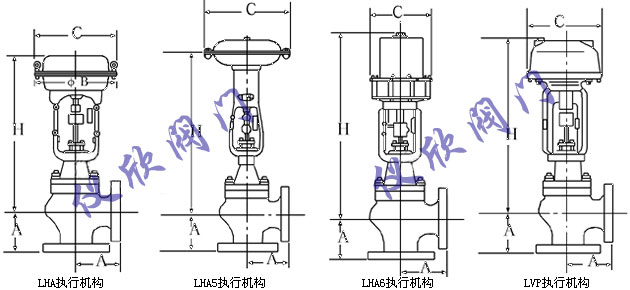

HAV文丘里角型调节阀外形尺寸图
公称通径 执行机构 H B φB
常温型上阀盖 伸长型上阀盖 波纹管上阀盖
25 LHA1D、R 390 545 545 230 218
LHA2D、R 465 620 - 281 267
40 LHA1D、R 400 550 560 230 218
LHA2D、R 475 625 - 281 267
LHA3D、R 580 730 - 363 350
LHA4D、R 830 975 - 520 470
50 LHA1D、R 400 550 560 230 218
LHA2D、R 475 625 - 281 267
LHA3D、R 580 730 - 363 350
LHA4D、R 835 980 - 520 470
65 LHA2D、R 545 695 765 281 267
LHA3D、R 600 750 - 363 350
LHA4D、R 840 990 - 520 470
LVA5D 1225 1375 - - 620
LVA5R 1335 1485 - - 620
80 LHA2D、R 555 705 775 281 267
LHA3D、R 610 760 - 363 350
LHA4D、R 840 990 - 520 470
LVA5D 1225 1375 - - 620
LVA5R 1335 1485 - - 620
100 LHA2D、R 555 710 775 281 267
LHA3D、R 610 765 - 263 350
LHA4D、R 845 995 - 520 470
LVA5D 1230 1380 - - 620
LVA5R 1340 1490 990 - 620
125 LHA3D、R 700 850 - 363 350
LHA4D、R 865 1015 - 520 470
LVA5D 1255 1405 - - 620
LVA5R 1365 1515 1005 - 620
150 LHA3D、R 720 870 - 363 350
LHA4D、R 885 1035 - 520 470
LVA5D 1275 1425 - - 620
LVA5R 1385 1535 - - 620

注:表上H栏尺寸是调节阀不带手轮机构的数字,如果带手轮机构,要相应加上手轮机构的尺寸。
