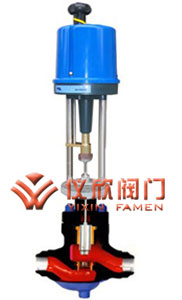

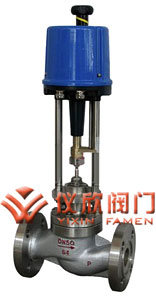

KHTS电动单座调节阀

一、KHTS电动单座调节阀 概述

KHTS电动单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构及PSL、3810、361L等电动执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92。

KHTS电动单座调节阀 KHTS电动单座调节阀
KHTS电动单座调节阀 KHTS电动单座调节阀

二、KHTS电动单座调节阀 主要技术参数

型式 直通单座铸造球型阀
公称通径 25、25mm
公称压力 ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接 FF、RF、RJ、LG、沟槽型、嵌入型
常温型(P) JIS B2201-1984、ANSI B16.5-1981、JB79-59等
法兰标准 嵌接焊SW
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖 常温型(P) -17~+230℃
伸长I型(EI) -45~-17℃ +230~+566℃
伸长II型(EII) -100~-45℃
伸长III型(EIII) -196~-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式 螺栓压紧式
填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

三、KHTS电动单座调节阀 阀体

型式:直通单座铸造球型阀
公称通径:20、25、40、50、65、80、100、150、200mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接:嵌接焊SW
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖:常温型(P):-17~+230℃
伸长Ⅰ型(E1):-45~-17℃ +230~+566℃
伸长Ⅱ型(E2I):-100~-45℃
伸长Ⅱ型(E2W):-196~-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:金属阀座 等百分比特性(%)和线性特性(L),参考流量特性曲线图 Cv值从0.04~14的高精度流量特性符合IEC534-2标准
软阀座 等百分比特性(%)和线性特性(L),参考流量特性曲线图
注:关于聚四氟乙烯阀座的工作温度和压差,参考流量特性曲线图
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

四、KHTS电动单座调节阀 电动执行机构

型  式:DKZ系列电动执行机构;361L系列电子式电动执行机构;PSL系列电子式电动执行机构
输入信号:DKZ执行机构:Ⅱ型0~10mA•DC(输入电阻200Ω);Ⅲ型4~20mA•DC(输入电阻 250Ω) 361L执行机构:4~20mA•DC或1~5V(输入电阻250Ω) PSL执行机构:4~20mA•DC
电源电压
DKZ执行机构:220V,50Hz。
361L执行机构:220V,50/60Hz。
PSL执行机构:单相控制220V,50Hz
手动机构:DKZ执行机构:手轮;361L执行机构:离合式;RS执行机 构:手轮;PSL执行机构:手轮
环境温度:-20~+60℃
阀作用型式:电关式或电开式

五、KHTS电动单座调节阀 性能

泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
软阀座:小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差:气动带定位器:小于全行程的1%,不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
电动配DKZ执行机构为1.5%;配361L执行机构为2%;配RS执行机构为1%;配PSL执行机构为1%
基本误差:气动带定位器:小于全行程的±1%, 不带定位器:小于全行程的±5%
电动执行器配DKZ执行机构为±2.5%;配361L执行机构为±2%;配RS执行机构为±1%;配PSL执行机构为±1%
注:采用标准的V型聚四氟乙烯填料
可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

六、KHTS电动单座调节阀 流量特性

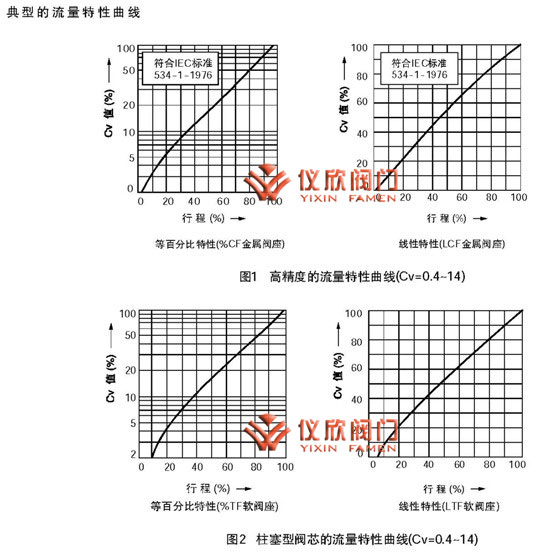

KHTS电动单座调节阀流量特性

七、KHTS电动单座调节阀 外形尺寸

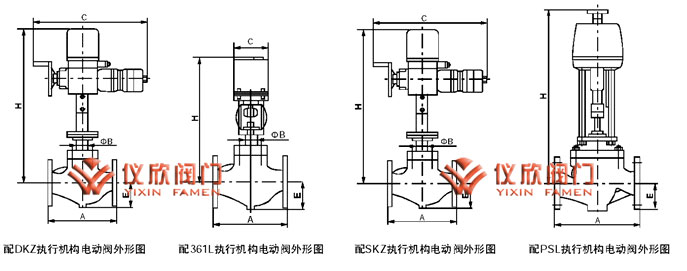

KHTS电动单座调节阀外形尺寸
公称通径 执行机构 H C φB E
常温型(P) 伸长Ⅰ型(E1) 伸长Ⅱ型(E2I) 伸长Ⅱ型(E2W)
40 LHA1D、R 425 590 705 945 230 218 70
LHA2D、R 500 665 780 1020 281 267
LHA3D、R 590 760 875 1140 363 350
50 LHA1D、R 425 595 710 950 230 218 80
LHA2D、R 500 670 785 1025 281 267
LHA3D、R 595 765 875 1140 363 350
65 LHA2D、R 575 745/755 880 1130 281 267 88
LHA3D、R 630 800/810 930 1180 363 350
LHA4D、R 865 1035/1045 1165 1495 520 470
80 LHA2D、R 580 755/765 900 1135 281 267 98
LHA3D、R 635 810/820 955 1190 363 350
LHA4D、R 870 1045/1055 1190 1505 520 470
100 LHA2D、R 610 810/870 915 1150 281 267 113
LHA3D、R 660 860/870 1020 1205 363 350
LHA4D、R 890 1100/1110 1255 1520 520 470
LVA5D 1300 1515 1710 1940 - 620
LVA5R 1420 1635 1820 2050 - 620
LVA6R 1160 1375 1560 1790 - 445
LVP5 940 1155 1340 1570 - 345
150 LHA3D、R 785 1020/1045 1250 1385 363 350 170
LHA4D、R 955 1190/1215 1425 1570 520 470
LVA5D 1360 1620 1870 2000 - 620
LVA5R 1480 1740 1980 2110 - 620
LVA6R 1220 1480 1720 1850 - 445
LVP5 1000 1260 1500 1630 - 345
LVP6 1210 1470 1710 1840 - 445
LVP7 1290 1550 1790 1920 - 545
200 LHA4D、R 1090 1350 1580 1710 520 470 220
LVA5D 1475 1740 2025 2155 - 620
LVA5R 1585 1850 2145 2275 - 620
LVP5 1165 1425 1665 1795 - 345
LVP6 1375 1635 1875 2005 - 445
LVP7 1455 1715 1955 2085 - 545
