KHPS电动高压笼式调节阀

一、KHPS电动高压笼式调节阀　概述

KHPS电动高压笼式调节阀 是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。

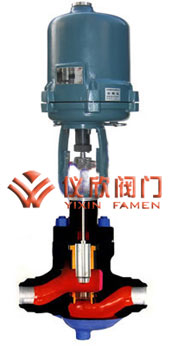

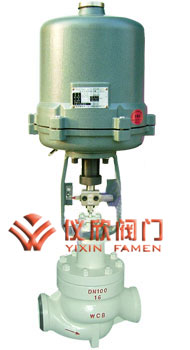

KHPS电动高压笼式调节阀	KHPS电动高压笼式调节阀解剖图

二、KHPS电动高压笼式调节阀 阀体

型式：单座铸造球型阀
公称通径：25、40、50、80mm
公称压力：ANSI 900、1500、2500 JIS 63K
连接型式：法兰连接：RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981等
焊接连接：嵌接焊SW（25～80mm）对接焊BW(80mm)
材料：碳钢（ZG230-450）、CrMo钢、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等
上阀盖：常温型（P）：-5～+230℃
伸长Ⅰ型（E1）： +230～+566℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比特性（%）和线性特性（L）
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金等

三、KHPS电动高压笼式调节阀　性能

泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104IV级
回差：带定位器：小于全行程的1%
基本误差：带定位器：小于全行程的±1%

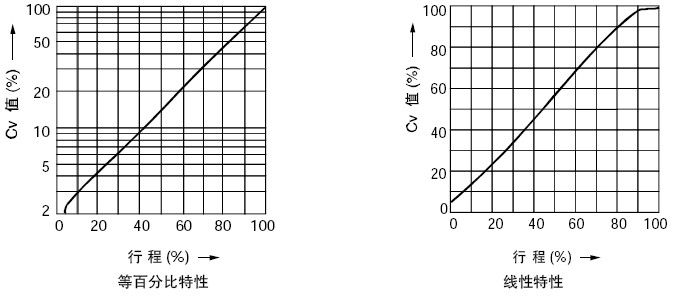

四、KHPS电动高压笼式调节阀　流量特性

五、KHPS电动高压笼式调节阀　外形尺寸

公称通径	执行机构	H						E			C	φB
		ANSI900 JIS 63K		ANSI 1500		ANSI 2500		ANSI 900	ANSI 1500	ANSI 2500
		常温型(P)	伸长型(E1)	常温型(P)	伸长型(E1)	常温型(P)	伸长型(E1)
25	LHA3D、R	710	840	710	840	740	860	90	90	95	363	350
	LHA4D、R	870	1000	870	1000	900	1020				520	470
	LVA6R	1115	1245	1115	1245	1145	1265				-	445
	LVP5	895	1025	895	1025	925	1045				-	345
40	LHA3D、R	735	875	735	875	780	925	100	105	120	363	350
	LHA4D、R	890	1030	890	1030	935	1080				520	470
	LVA5D	1280	1420	1280	1420	1325	1470				-	620
	LVA5R	1390	1530	1390	1530	1435	1580				-	620
	LVA6R	1140	1280	1140	1280	1185	1350				-	445
	LVP5	920	1060	920	1060	965	1110				-	345
	LVP6	1140	1280	1140	1280	1185	1380				-	445
50	LHA3D、R	765	925	765	925	800	960	110	120	130	363	350
	LHA4D、R	925	1085	925	1085	960	1120				520	470
	LVA5D	1315	1475	1315	1475	1350	1510				-	620
	LVA5R	1425	1585	1425	1585	1460	1620				-	620
	LVA6R	1175	1335	1175	1335	1210	1370				-	445
	LVP5	955	1115	955	1115	990	1150				-	345
	LVP6	1175	1335	1175	1335	1210	1370				-	445
	LVP7	1270	1420	1270	1420	1305	1465				-	545
80	LHA3D、R	80	980	800	980	835	1005	140	150	165	363	350
	LHA4D、R	960	1140	960	1140	995	1165				520	470
	LVA5D	1345	1525	1345	1525	1380	1550				-	620
	LVA5R	1455	1635	1455	1635	1490	1660				-	620
	LVA6R	1205	1385	1205	1385	1240	1410				-	445
	LVP5	985	1165	985	1165	1020	1190				-	345
	LVP6	1205	11385	1205	1385	1240	1410				-	445
	LVP7	1295	1475	1295	1475	1330	1500				-	545
