KHLS电动小口径单座调节阀

一、KHLS电动小口径单座调节阀　概述

KHLS电动小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。 调节阀的泄漏量符合ANSI Bl6.104标准。 产品符合GB/T4213-92、JB/T7387-94 。

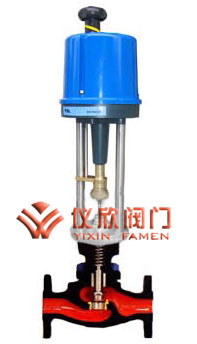

KHLS电动小口径单座调节阀	KHLS电动小口径单座调节阀解剖图

二、KHLS电动小口径单座调节阀 阀体、阀内组件

型 式：直通单座铸造球型阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
密 封 面：FF、RF、RJ、LG、MFM
法兰标准：JIS 、JB、ANSI、HG等
焊接连接：嵌接焊SW
材 料：铸钢、铸不锈钢、钛、哈氏合金等耐腐蚀合金
上 阀 盖：常温型P -17~+230℃；
伸长I型EI -45~+566℃；
伸长I型EI -100~-45℃ -196~-100℃
注：工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：金属密封 等百分比特性(%CF)和线性特性(LCF)
软 密 封 等百分比特性(%TF)和线性特性(LTF)
材 料：不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

三、KHLS电动小口径单座调节阀　流量特性

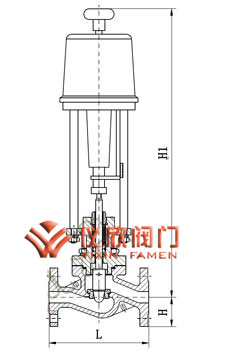

四、KHLS电动小口径单座调节阀　外形尺寸

执行机构	H				φB	C	E
	常温型（P）	伸长Ⅰ型（EⅠ）	伸长Ⅱ型（EⅡ）	伸长Ⅲ型（EⅢ）
DKZ-310	787	937	1097	1312	56	460	40
361LSA-08	506	656	816	1031	56	225	40
SKZ-310	787	937	1097	1312	56	460	40
PSL202	566	716	876	1091	-	-	40
