双联弹簧式安全阀

一、双联弹簧式安全阀 概述

双联弹簧式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。当设备和管路内压力超过允许值时,阀门自动开启,继而全量排放,当压力降低到规定值时,阀门自动关闭,保证设备和管路的安全运行。
说明:该阀门是在一个Y型接头上装设两个同样型号规格的安全阀,其公称通径是指Y型接头进口通径,组合情况如下:
主要部件材料说明:A38Y、A43H、A37H型安全阀除三通材料为WCB外,其余零件的材料均和A47H、A48Y型弹射式安全阀相同。

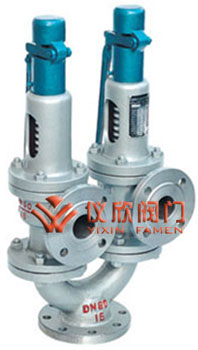

双联弹簧式安全阀 双联弹簧式安全阀

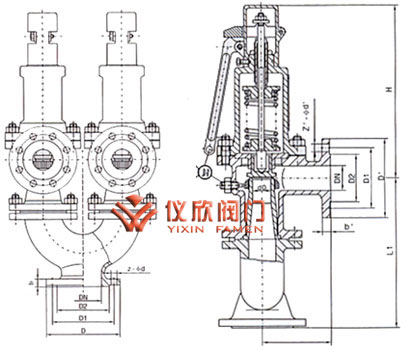

双联弹簧式安全阀 双联弹簧式安全阀结构图

二、双联弹簧式安全阀 主要零部件材料说明

A38Y、A43H、A37H型安全阀除三通(材料为WCB)外,欺余零件的材料均和A47H、A48Y型弹簧式安全阀相同。
A38Y、A43H、A37H型双联安全阀是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成,其公称通径系列指Y型接头进口通径,其组合情况如下表:

A38Y型 相应的A48Y型
50 32×2
80 50×2
100 65×2
150 100×2

A43Y型 相应的A47Y型
50 32×2
80 50×2
100 80×2
125 100×2
150 125×2

A37Y型 相应的A47Y型
50 32×2
80 65×2
100 80×2
125 100×2
150 125×2

三、双联弹簧式安全阀 外形尺寸和连接尺寸

型号 公称
通径
do D K g g1 b f f1 Z-¢d DN' D1 K1 g2 b1 f' Z1-¢d1 L L1 L0 h H
A37H-16C
A43H-16C
50 25 165 125 100 20 3 4-18 32 140 100 78 18 2 4-18 115 110 165 235 547
80 40 200 160 135 20 3 8-18 50 165 125 100 16 3 4-18 135 120 190 285 795
80 50 200 160 135 20 3 8-18 65 185 145 120 18 3 4-18 140 130 205 310 835
100 65 220 180 155 22 3 8-18 80 200 160 135 20 3 8-18 160 135 255 355 890
125 80 250 210 185 22 3 8-18 100 220 180 155 22 3 8-18 170 160 260 410 1170
150 100 285 240 210 24 3 8-23 125 250 210 185 22 3 8-18 190 190 275 430 1240
A37H-25
A43H-25
50 25 165 125 100 20 3 4-18 32 140 100 78 18 2 4-18 115 110 165 235 547
80 40 200 160 135 22 3 8-18 50 165 125 100 16 3 4-18 135 120 190 285 795
80 50 200 160 135 22 3 8-18 65 185 145 120 18 3 4-18 140 130 205 310 835
100 65 230 190 160 24 3 8-23 80 200 160 135 20 3 8-18 160 135 255 355 890
125 80 270 220 188 28 3 8-26 100 220 180 155 22 3 8-18 170 160 260 410 1170
150 100 300 250 218 30 3 8-26 125 250 210 185 22 3 8-18 190 190 275 430 1240
A37H-40
A43H-40
50 25 165 125 100 88 20 3 4 4-18 32 140 100 78 16 2 4-18 115 110 165 235 547
80 40 200 160 135 121 22 3 4 8-18 50 165 125 100 16 3 4-18 135 120 190 285 795
80 50 200 160 135 121 22 3 4 8-18 65 185 145 120 18 3 4-18 140 130 205 310 835
100 65 235 190 160 150 24 3 4.5 8-23 80 200 160 135 20 3 8-18 160 135 255 355 890
125 80 270 220 188 176 28 3 4.5 8-26 100 220 180 155 22 3 8-18 170 160 260 410 1170
150 100 300 250 218 204 30 3 4.5 8-26 125 250 210 185 22 3 8-18 190 190 275 430 1240
A38Y-16C 50 20 165 125 100 20 3 4-18 40 150 110 85 16 3 4-18 198 100 165 225 636
80 32 200 160 135 20 3 8-18 65 185 145 120 20 3 4-18 230 120 190 265 817
100 40 220 180 155 22 3 8-18 80 200 160 135 20 3 8-18 293 140 265 265 921
150 80 285 240 210 24 3 8-23 125 250 210 185 22 3 8-18 320 175 250 420 1097
A38Y-25 50 20 165 125 100 20 3 4-18 40 150 110 85 16 3 4-18 198 100 165 225 636
80 32 200 160 135 22 3 8-18 65 185 145 120 20 3 4-18 230 120 190 265 817
100 40 230 190 160 24 3 8-23 80 200 160 135 20 3 8-18 293 140 265 265 921
150 80 300 250 218 30 3 8-26 125 250 210 185 22 3 8-18 320 175 250 420 1097
A38Y-40 50 20 165 125 100 88 20 3 4 4-18 40 150 110 85 16 3 4-18 198 100 165 225 636
80 32 200 160 135 121 22 3 4 8-18 65 185 145 120 20 3 4-18 230 120 190 265 817
100 40 235 190 160 150 24 3 4.5 8-23 80 200 160 135 20 3 8-18 293 140 265 265 921
150 80 300 250 218 204 30 3 4.5 8-26 125 250 210 185 22 3 8-18 320 175 250 420 1097
