平行式安全回流阀

一、平行式安全回流阀 概述

AAHN42F平行式安全回流阀安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管路的安全运行。

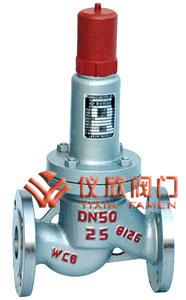

平行式安全回流阀	平行式安全回流阀结构图

二、平行式安全回流阀 外形尺寸和连接尺寸

公称通径	尺寸
	D	D1	D2	b	Z-￠d	L	H
40	150	110	85	16	4-18	200	236
50	165	125	100	16	4-18	230	266
65	185	145	120	20	4-18	290	430
80	200	160	135	20	8-18	310	490
100	215	180	155	22	8-18	350	548
150	280	240	210	24	8-23	480	706
