一、 带扳手弹簧全启式安全阀 概述

A48Y型带扳手弹簧全启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。A44Y带扳手弹簧全启式安全阀适用于工作温度≤300℃的空气、石油等介质的设备或管路上,作为超压保护装置。连接法兰标准PN<6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准。

二、带扳手弹簧全启式安全阀 结构简述

1、带扳手弹簧全启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座:阀座为位伐尔喷嘴型阀座,蒸汽流经阀座出口处时达到音速,排放系数大,阀座密封面堆焊钴铬钨硬质合金,耐磨抗冲蚀,寿命长。
3、热弹性阀瓣:阀瓣设计为热弹性结构,利用其在介质压力下微小的变形,提高密封能力,克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术,提高了硬度、耐磨性、抗冲抗性。
4、调节螺母:通过调整调节螺母,调整弹簧压缩量,使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套:调整阀瓣背压的辅助机构,通过背压调整套调整,可获得合适的回座压差。上调时,使阀门背压降低。下调时,使阀门背压提高。

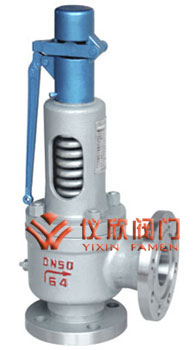

带扳手弹簧全启式安全阀 带扳手弹簧全启式安全阀

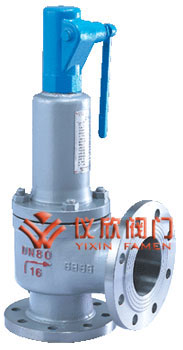

A48Y带扳手弹簧全启式安全阀 A44Y带扳手弹簧全启式安全阀

三、 带扳手弹簧全启式安全阀 安装说明

1、安全阀必须垂直安装,并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节,以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大,长度尽可能短,避免拐弯。排放管及膨胀节重量不应作用在安全阀上,应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积,防止产生背压影响阀门的排放能力。

四、 带扳手弹簧全启式安全阀 系列型号

A48Y-16C A44Y-16P
A48Y-25 A44Y-25P
A48Y-40 A44Y-40P
A48Y-64 A44Y-64P
A48Y-100 A44Y-100P
A44Y-16C A44Y-16R
A44Y-25 A44Y-25R
A44Y-40 A44Y-40R
A44Y-64 A44Y-64R
A44Y-100 A44Y-100R

五、 带扳手弹簧全启式安全阀 主要零部件材料

NO. 零件名称 A48Y-C A44Y-C 材料 A44Y-P材料 A44Y-R材料
1 阀体 WCB ZG1Cr18Ni9Ti CF8M
2 阀座 2Cr13 1Cr18Ni9Ti 316
3 调节圈 ZG2Cr13 ZG1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4 反冲盘 ZG2Cr13 ZG1Cr18Ni9Ti 316
5 阀瓣 2Cr13 1Cr18Ni9Ti 316
6 导向套 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
7 阀盖 ZG230-450 ZG230-450 ZG230-450
8 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
9 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 扳手 ZG200-400 ZG200-400 ZG200-400
11 调整螺杆 45 2Cr13 2Cr13
12 保护罩 ZG200-400 ZG200-400 316
密封面材料 堆焊Co基硬质合金

六、 带扳手弹簧全启式安全阀 外形尺寸和连接尺寸

带扳手弹簧全启式安全阀 带扳手弹簧全启式安全阀

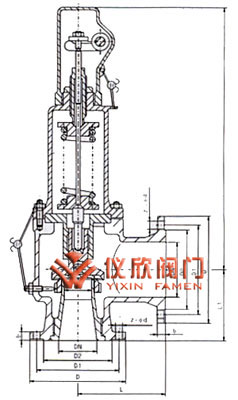

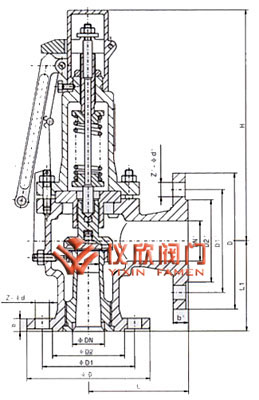

A48Y带扳手弹簧全启式安全阀结构图 A44Y带扳手弹簧全启式安全阀结构图
型号 公称 通径 do D K g g1 b f f1 Z-¢d DN' D1 K1 g3 g2 b1 f' f1' Z1-¢d1 L L1 ≈H
A48Y-16C
A44Y-16C
A44Y-16P
A44Y-16R
20 15 105 75 55 16 2 4-14 25 115 85 65 16 2 4-14 110 95 411
25 16 115 85 65 16 2 4-14 32 140 100 78 18 2 4-18 110 95 411
32 20 140 100 78 18 2 4-18 40 150 110 85 18 3 4-18 115 100 411
40 25 150 110 85 18 3 4-18 50 165 125 100 20 3 4-18 120 110 472
50 32 165 125 100 20 3 4-18 65 185 145 120 20 3 4-18 135 120 532
65 40 185 145 120 20 3 4-18 80 200 160 135 20 3 8-18 160 140 556
80 50 200 160 135 20 3 8-18 100 220 180 155 22 3 8-18 170 135 561
100 65 220 180 155 20 3 8-18 125 250 210 185 22 3 8-18 195 175 667
125 80 250 210 185 22 3 8-18 150 285 240 210 24 3 8-23 210 190 857
150 100 285 240 210 24 3 8-23 175 310 270 240 26 3 8-23 255 230 915
200 125 340 295 265 26 3 12-23 250 405 355 320 30 3 12-26 300 260 1073
250 150 405 355 320 30 3 12-26 300 460 410 375 30 4 12-26 350 320 1307
300 220 460 410 375 30 4 12-26 400 580 525 485 36 4 16-30 370 350 1233
350 250 520 470 435 34 4 16-26 500 715 650 608 44 4 20-34 500 450 1711
400 280 580 525 485 36 4 16-30 500 715 650 608 44 4 20-34 500 450 1780
A48Y-25
A44Y-25
A44Y-25P
A44Y-25R
20 15 105 75 55 16 2 4-14 25 115 85 65 16 2 4-14 110 95 411
25 16 115 85 65 16 2 4-14 32 140 100 78 18 2 4-18 110 95 411
32 20 140 100 78 18 2 4-18 40 150 110 85 18 3 4-18 115 100 411
40 25 150 110 85 18 3 4-18 50 165 125 100 20 3 4-18 120 110 472
50 32 165 125 100 20 3 4-18 65 185 145 120 20 3 4-18 135 120 532
65 40 185 145 120 22 3 8-18 80 200 160 135 20 3 8-18 160 140 556
80 50 200 160 135 22 3 8-18 100 220 180 155 22 3 8-18 170 135 561
100 65 230 190 160 24 3 8-23 125 250 210 185 22 3 8-18 195 175 667
125 80 270 220 188 28 3 8-26 150 285 240 210 24 3 8-23 210 190 857
150 100 300 250 218 30 3 8-26 175 310 270 240 26 3 8-23 255 230 915
200 125 360 310 278 34 3 12-26 250 405 355 320 30 3 12-26 300 260 1073
250 150 425 370 332 36 3 12-30 300 460 410 375 30 4 12-26 350 320 1307
300 220 485 430 390 40 4 16-30 400 580 525 485 36 4 16-30 370 350 1233
350 250 555 490 448 44 4 16-34 500 715 650 608 44 4 20-34 500 450 1711
400 280 620 550 505 48 4 16-36 500 715 650 608 44 4 20-34 500 450 1780
A48Y-40
A44Y-40
A44Y-40P
A44Y-40R
20 15 105 75 51 55 16 2 4 4-14 25 115 85 65 16 2 4-14 110 95 411
25 16 115 85 58 65 16 2 4 4-14 32 140 100 78 18 2 4-18 110 95 411
32 20 140 100 66 78 18 2 4 4-18 40 150 110 85 18 3 4-18 115 100 411
40 25 150 110 76 85 18 3 4 4-18 50 165 125 100 20 3 4-18 120 110 472
50 32 165 125 88 100 20 3 4 4-18 65 185 145 120 20 3 4-18 135 120 532
65 40 185 145 110 120 22 3 4 8-18 80 200 160 135 20 3 8-18 160 140 556
80 50 200 160 121 135 22 3 4 8-18 100 220 180 155 22 3 8-18 170 135 561
100 65 235 190 150 160 24 3 4.5 8-23 125 250 210 185 22 3 8-18 195 175 697
125 80 270 220 176 188 28 3 4.5 8-26 150 285 240 210 24 3 8-23 210 190 857
150 100 300 250 204 218 30 3 4.5 8-26 175 310 270 240 26 3 8-23 255 230 915
200 125 375 320 260 282 38 3 4.5 12-30 250 405 355 320 30 3 12-26 300 260 1073
250 150 450 385 313 345 42 3 4.5 12-34 300 460 410 375 30 4 12-26 350 320 1307
300 220 515 450 364 408 46 4 4.5 16-34 400 580 525 485 36 4 16-30 370 350 1233
350 250 580 510 422 465 52 4 5 16-36 500 715 650 608 44 4 20-34 500 450 1711
400 280 660 585 474 535 58 4 5 16-41 500 715 650 608 44 4 20-34 500 450 1711
A48Y-64
A44Y-64
A44Y-64P
A44Y-64R
20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 2 4 4-14 96 85 297
25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 310
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 322
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 135 120 352
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 155 135 425
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 570
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 560
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 195 195 690
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 265 935
A48Y-100
A44Y-100
A44Y-100P
A44Y-100R
20 10 125 90 51 68 22 2 4 4-18 25 115 85 58 65 16 3 4 4-14 96 85 297
25 16 140 100 58 78 24 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 310
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 2 4 4-18 130 110 322
40 25 170 125 76 95 26 3 4 4-23 50 165 125 88 100 20 3 4 4-18 135 120 352
50 32 195 145 88 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 155 135 425
65 32 220 170 110 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 570
80 40 230 180 121 148 34 3 4 8-26 100 235 190 150 160 24 3 4.5 8-23 175 160 560
100 50 265 210 150 172 38 3 4.5 8-30 125 270 220 176 188 28 3 4.5 8-25 195 195 690
150 80 355 290 204 250 46 3 4.5 12-34 200 375 320 260 282 38 3 4.5 12-30 280 265 935
