A42Y-160/320弹簧全启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气等介质的设备或管路上。A42Y-160P/320P、A42Y-160R/320R弹簧全启封闭式高压安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。连接法兰按JB/T2769-92的标准。
1、弹簧全启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座:阀座为位伐尔喷嘴型阀座,蒸汽流经阀座出口处时达到音速,排放系数大,阀座密封面堆焊钴铬钨硬质合金,耐磨抗冲蚀,寿命长。
3、热弹性阀瓣:阀瓣设计为热弹性结构,利用其在介质压力下微小的变形,提高密封能力,克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术,提高了硬度、耐磨性、抗冲抗性。
4、调节螺母:通过调整调节螺母,调整弹簧压缩量,使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套:调整阀瓣背压的辅助机构,通过背压调整套调整,可获得合适的回座压差。上调时,使阀门背压降低。下调时,使阀门背压提高。
1、安全阀必须垂直安装,并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节,以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大,长度尽可能短,避免拐弯。排放管及膨胀节重量不应作用在安全阀上,应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积,防止产生背压影响阀门的排放能力。

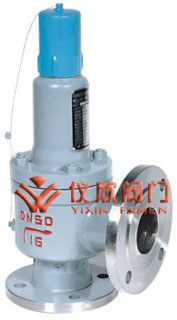

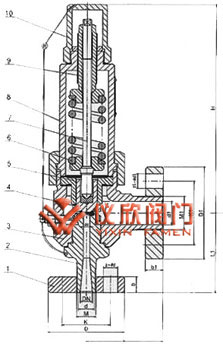

弹簧全启封闭式高压安全阀 | 弹簧全启封闭式高压安全阀尺寸图 |
NO. | 零件名称 | A42Y-160 A42Y-320 材料 | A42Y-160P A42Y-320P 材料 | A42Y-160R A42Y-320R 材料 |
---|---|---|---|---|
1 | 法兰 | 35/35CrMoA | 2Cr13 | 1Cr18Ni12Mo2Ti |
2 | 阀座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
3 | 阀体 | 40 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 调节圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
5 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 反冲盘 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
7 | 导向套 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 阀盖 | ZG230-450 | ZG230-450 | ZG230-450 |
9 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
10 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
11 | 调整螺杆 | 45 | 2Cr13 | 2Cr13 |
12 | 阀帽 | ZG200-400 | ZG200-400 | ZG200-400 |
密封面材料 | 堆焊Co基硬质合金 |
型号 | 公称通径 | do | d | M | K | D | Z-¢d | b | d1 | M1 | K1 | D1 | Z1-¢d1 | b1 | L | L1 | ≈H |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A42Y-160 | 15 | 8 | 20 | M34×2 | 60 | 95 | 3-18 | 20 | 29 | M42×2 | 80 | 115 | 4-18 | 22 | 95 | 100 | 220 |
20 | 8 | 27 | M33×2 | 68 | 105 | 3-18 | 20 | 29 | M42×2 | 80 | 115 | 4-18 | 22 | 95 | 100 | 220 | |
25 | 14 | 28 | M33×2 | 68 | 105 | 3-18 | 20 | 50 | M64×3 | 115 | 165 | 6-26 | 32 | 150 | 150 | 280 | |
32 | 15 | 37 | M42×2 | 80 | 115 | 4-18 | 22 | 50 | M64×3 | 115 | 165 | 6-26 | 32 | 150 | 150 | 390 | |
40 | 20 | 47 | M52×2 | 115 | 165 | 6-26 | 28 | 65 | M80×3 | 145 | 200 | 6-29 | 40 | 180 | 180 | 495 | |
50 | 25 | 59 | M64×3 | 115 | 165 | 6-26 | 32 | 80 | M100×3 | 170 | 225 | 6-33 | 50 | 165 | 165 | 400 | |
A42Y-320 | 15 | 8 | 27 | M33×2 | 68 | 105 | 3-18 | 20 | 29 | M42×2 | 80 | 115 | 4-18 | 22 | 95 | 100 | 220 |
20 | 8 | 30 | M33×2 | 75 | 110 | 3-18 | 22 | 29 | M42×2 | 80 | 115 | 4-18 | 22 | 95 | 100 | 220 | |
25 | 14 | 35 | M42×2 | 80 | 115 | 4-18 | 22 | 50 | M64×3 | 115 | 165 | 6-26 | 32 | 150 | 150 | 280 | |
32 | 15 | 41 | M48×2 | 95 | 135 | 4-22 | 25 | 50 | M64×3 | 115 | 165 | 6-26 | 32 | 150 | 150 | 390 | |
40 | 20 | 58 | M64×3 | 115 | 165 | 6-26 | 32 | 65 | M80×3 | 145 | 200 | 6-29 | 40 | 180 | 180 | 495 | |
50 | 25 | 70 | M80×3 | 145 | 200 | 6-29 | 40 | 80 | M100×3 | 170 | 225 | 6-33 | 50 | 165 | 165 | 400 | |
A42Y-400 | 32 | 15 | 41 | M48×2 | 95 | 135 | 4-22 | 25 | 50 | M64×3 | 115 | 165 | 6-26 | 32 | 150 | 150 | 397 |
