电动调节阀

弹簧微启式安全阀

一、弹簧微启式安全阀 概述

A27H/A28型弹簧微启式安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y弹簧微启式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。

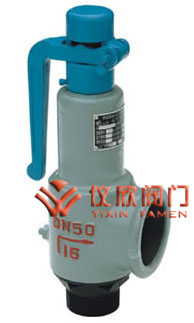

弹簧微启式安全阀 弹簧微启式安全阀
弹簧微启式安全阀 弹簧微启式安全阀

二、弹簧微启式安全阀 系列型号

A27H-40 A27Y-10P A27Y-10R
A27H-10 A27Y-16P A27Y-16R
A27H-16 A27Y-25P A27Y-25R
A27H-25 A27Y-40P A27Y-40R

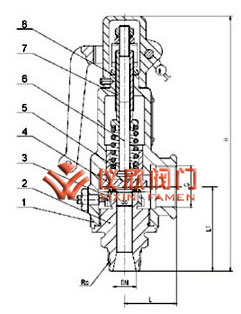

三、弹簧微启式安全阀 主要零部件材料

NO. 零件名称 A27H材料 A27W-P材料 A27W-R材料
1 阀体 HT350 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 35 ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti
3 调节圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
6 阀杆 2Cr13 2Cr13 1Cr18Ni9Ti
7 调整螺杆 45 2Cr13 1Cr18Ni9Ti
8 保护罩 ZG200-400 ZG200-400 1Cr18Ni9Ti
密封面材料 堆焊D507 堆焊Co基硬质合金

四、弹簧微启式安全阀 外形尺寸和连接尺寸

公称通径 尺寸
do Rc L L1 G H
15 10 1/2" 40 65 1/2" 135
20 15 3/4" 45 70 3/4" 140
25 20 1" 45 76 1" 155
32 25 11/4" 55 85 11/4" 170
40 32 11/2" 55 85 11/2" 310
50 40 2" 67 100 2" 322
65 50 21/2" 76 112 21/2" 344
80 65 3" 110 135 3" 395
