一、弹簧微启式外螺纹安全阀 概述

A21F、A21H-C型弹簧微启式外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R型弹簧微启式外螺纹安全阀适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上,作为超压保护装置。KA21Y型弹簧微启式外螺纹安全阀适用于温度≤100℃的液化石油气等。

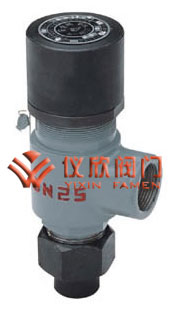

弹簧微启式外螺纹安全阀 弹簧微启式外螺纹安全阀
弹簧微启式外螺纹安全阀 弹簧微启式外螺纹安全阀结构图

二、弹簧微启式外螺纹安全阀 主要零部件材料

NO. 零件名称 A21H-C/A21F材料 A21W-P/A21F-P材料 A21Y-R材料
1 管接头 20 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 管接头螺母 35 2Cr13 1Cr18Ni9Ti
3 阀座 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 阀瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE 1Cr18Ni12Mo2Ti
6 弹簧座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 锁紧螺母 Q235-A ZG230-450 1Cr18Ni9Ti
9 弹簧导向垫 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 调节螺母 Q235-A 2Cr13 1Cr18Ni12Mo2Ti
密封面材料 "Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

三、弹簧微启式外螺纹安全阀 外形尺寸和连接尺寸

型号 公称通径 do d Do M d1 D1 L L1 ≈H
KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P
15 12 15 20 M27×1.5 G1/2" 30 35 76 66
20 16 20 25 M33×1.5 G3/4" 35 40 87 68
25 18 25 31 M39×1.5 G1" 40 50 100 105
A21Y-64
A21Y-64P
A21Y-100
A21Y-100P
15 10 15 25 M39×1.5 G1" 44 50 100 66
20 10 20 31 M39×1.5 G1" 44 50 100 68
25 12 25 31 M39×1.5 G1" 44 50 100 105
A21W-160/160P 15 8 20 / M24×2 G1" 44 50 100 261
20 8 25 / M33×2 G1" 44 50 100 261
25 8 28 / M36×2 G1" 44 50 100 285
