自力式压力调节阀工作原理详解

自力式压力调节阀，当调节参数变化时，所产生的力直接传送给调节机构（阀芯），使 之沿力的方向产生位移的装置。其动作是“比例”型的，也就是在给定范围内，调节参数 的某一变化，对应于阀芯的一定位置。

自力式压力调节阀有下列功能：
1）压力的自动调节。
2）差压调节。
3）流量自动调节等。
在上述功能中，着重介绍自力式压力调节阀和差压式调节阀。

自力式压力调节阀的结构，与单座和双座调节阀相似。不同的是，所要进行调节的 装置的压力，直接作用于执行机构。如图,1-1所示的压力自力调节系统中，p3 是由被调节装置传送给执行机构的压力。

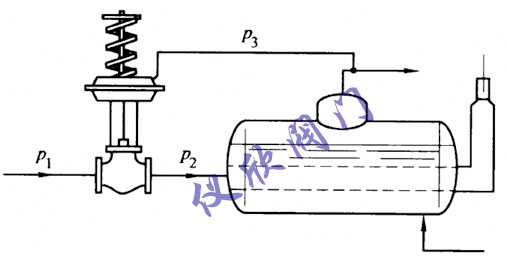

压力自动调节系统图

图2-2示出自动式差压式调节阀的结构。它由调节阀7和具有双作用的执行机构 5组成。通过信号接头3和4，接收从孔板2传来的差压信号。调节阀工作范围的调节， 借助于调节螺母’，改变执行机构5中弹簧所受的力而实现。

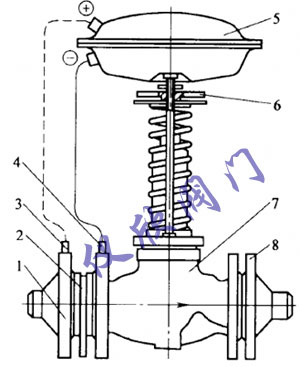

自力式压差调节阀结构

1、8—管法兰 2—孔板 3、4—正、负信号接头 5—执行机构 6—调节螺母 7—调节阀
