气动保位阀结构及工作原理介绍

气动保位阀是阀位保护装置。当仪表的气源压力中断，或气源供给系统发生故障 时，气动保位阀能够自动切断调节器与调节阀气室，或定位器输出与调节阀气室之间的 通道，使调节阀的阀位保持原来的控制位置，以保证调节回路中工艺参数不变。这样介 质的被调作用不中断，故障消除后，气动保位阀立刻恢复正常位置。

下图所示为气动保位阀的结构。当气源信号进入气室B时，作用在比较部件2上 的力，与弹簧1的作用力进行比较。正常状态时，膜片比较部件2的推力，大于给定的弹 簧力，此时平板阀芯3抬起，打开喷嘴4，通道处于正常工作状态。当气源发生故障而供 气中断时，气室B的压力下降，在弹簧力作用下，平板阀芯3盖住喷嘴，切断了气室A与 输出口的通道。也就是将气动执行机构的气室密封，使调节阀的工作位置保持在原来的 位置上，起到保持阀位的作用。

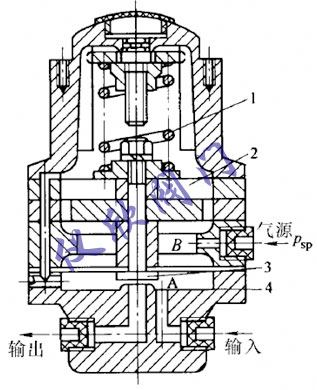

气动保位阀结构图

1—弹簧 2—比较部分 3、平板阀芯 4—喷嘴 A、B—气室
