液面自动调节系统介绍

在工业控制中，常常会用自控阀门配合二次仪表来实现多种控制，比如温度、流量、还有液位，今天我们就谈谈液面自控系统。从液面调节的观点出发，可用流入量qv1或流出量qve作为调节量，采用哪一个作为调节量，要根据容器的工艺条件来确定。在下图中，给出液面调节的两个可能性：①实线表示控制输入；②虚线表示控制输出。

罐中的液面高度z的信号，由变送器TL 传送给调节器C。液面输出值与给定值z1 在调节器C中比较，调节器输出信号xc，作用于调节阀RR。当液面增高时，流qv1减少；相 反，当液面下降时，流量qv1增加。当以流出量qve。作为调节量时，指令正好相反。 最后，关于液面自动调节系统必须作下列说明：当qv1作为调节量时，流出量qve构成 主要干扰；相反，以qve作为调节量时，流入量qv1构成主要干扰。

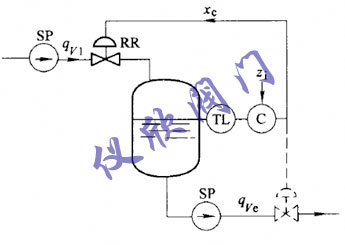

液面自动调节系统

TL—液面变送器 C—调节器 RR—调节阀 SP—升压设备（泵）
