气动阀门定位器工作原理介绍

气动阀门定位器是一种将电气信号转换成压力信号的转换装置，以压缩空气或氮气为工作气源来控制工业炉调节阀的开度大小。普遍用于工业炉温度自动控制系统中对气动阀门执行机构的连续控制。

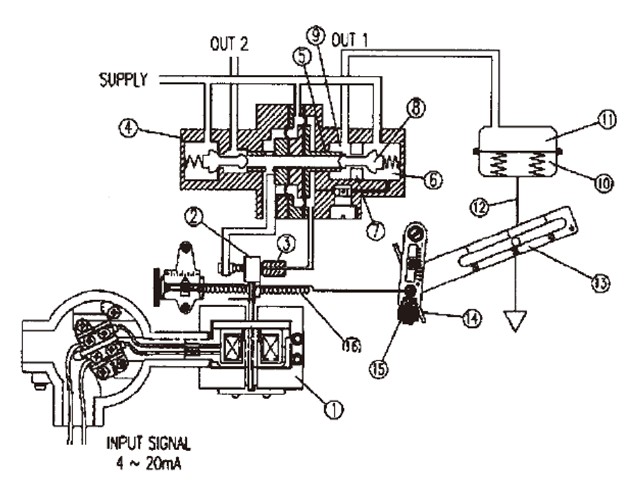

气动阀门定位器是按力平衡原理工作的，实现由输入的4～20mA电流信号控制气动阀门由0～100％的开启度。其工作原理如下图。

当需要增加阀门开启度，计算机控制系统的输出电流信号就会上升，力矩马达①产生电磁场，挡板②受电磁场力远离喷嘴③。喷嘴③和挡板②间距变大，排出放大器④内部的线轴⑤上方气压。受其影响线轴⑤向右边移动，推动挡住底座⑦ 的阀芯⑨ ，气压通过底座⑦输入到执行机构⑩ 。随着执行机构气室⑩ 内部压力增加，执行机构推杆⑥下降，通过反馈杆⑩把执行机构推杆@的位移变化传达到滑板⑩。这个位移变化又传达到量程④反馈杆，拉动量程弹簧16。当量程弹簧16和力矩马达① 的力保持平衡时，挡板② 回到原位，减小与喷嘴③ 间距。随着通过喷嘴③排出空气量的减小，线轴⑤上方气压增加。线轴⑤回到原位，阀芯⑧重新堵住底座⑦ ，停止气压输入到执行机构⑩。当执行机构⑩的运动停止时，定位器保持稳定状态。
