波纹管密封球阀详解

1、概述

波纹管密封球阀主要用在易燃、易爆和有毒工 况的苛刻场合, 通过填料和波纹管的双重作用实现 阀杆密封, 达到阀门和外界的零泄漏。由于波纹管 只能承受拉压作用力, 只适用于在启闭过程中阀杆 作直线升降运动的阀门, 所以波纹管阀门一般仅限 于截止阀或闸阀。为使波纹管密封的原理得更广泛 的应用, 研制开发了波纹管密封球阀。

2、结构

波纹管密封球阀(图1) 主要由阀体、上阀 杆、阀杆、波纹管、下阀杆和销等组成。在上、下 阀杆上均开有一对螺旋轨道槽(螺旋方向相同) , 两销固定在阀杆上且销可在上、下阀杆的轨道槽内 自由移动。下阀杆和球体相连控制阀门的启闭。

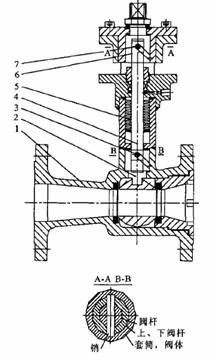

1阀体 2下阀杆 3、7销 4阀杆 5波纹管 6、上阀杆

图1波纹管密封球阀

3、工作原理

当上阀杆旋转时, 安装在阀杆上的销有旋转的趋 势, 但阀杆的下部螺旋槽和上部的螺旋槽的旋向相 同, 将施加一反向的力有阻碍其运动的趋势(见图 1) 。根据力的平衡原理对阀杆分析, 阀杆将在螺旋槽 在阀杆上, 阀杆的升降保证了波纹管使用的安全性。

波纹管密封球阀是一种较新颖的结构, 它有效地解决了波纹管在球阀密封过程中旋转的问题, 利用了两旋向相同的螺旋槽使外界的作用力在传递的过程中经过了三次的转化。两螺旋槽旋向相同, 易于加工, 装配时不需要配制, 有效地达到了现代阀门加工方便, 装配简单, 工作可靠, 操作安全的要求。
