自力式流量调节阀
一、自力式流量调节阀 概述
V130D05T/V131D05 自力式流量调节阀,由一个带有设定流量的控制阀门和执行器组成。适用于非腐蚀性的液体,在系统管道中的流量控制。
主要特点如下:
1、 具有压力平衡功能,灵敏度高
2、 低噪音,性能可靠,免于维护
3、 采用标准模块化设计
4、 通过节流阀按标准图调节流量,方便快捷。
5、 通过组合件,可以进行多项组合控制
|
|

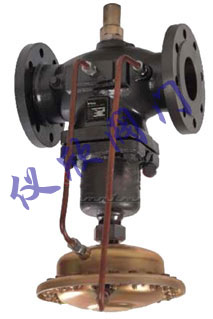

自力式流量调节阀 |

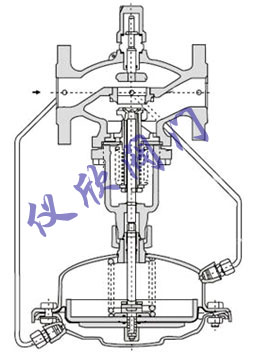

自力式流量调节阀结构图 |
二、自力式流量调节阀 性能参数
公称通径:DN15、20、25、32、40、50、65、80、100、125、150、200、250mm
公称压力:PN1.6、4.0MPa
法兰标准:ANSI、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
阀芯材料:硬密封--不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti);软密封--不锈钢镶嵌橡胶圈
压力平衡:不锈钢波纹管(DN15~125)、平衡膜片(DN150~250)
三、自力式流量调节阀 执行器
有效面积 (cm2) |
250 |
630 |
节流器压差(MPa) |
0.02;0.05 |
允许上下膜室之间最大压差(MPa) |
0.4 |
0.15 |
材 料 |
膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维 |
控制管线、接头 |
铜管或钢管10×1; 卡套式接头:R1/4〞 |
四、自力式流量调节阀 主要技术参数
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
额定流量系数Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
公称压力MPa |
1.6;4.0 |
有效压力下最大流量(m3/h) |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- |
噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
最高工作温度 ℃ |
≤140 |
硬密封配隔离罐≤200 |
配隔离罐
加长件≤200 |
压力平衡元件 |
波纹管 |
滚动膜片 |
法兰标准 |
ANSI、JIS、DIN、GB、JB(特殊可按用户提供) |
阀体材质 |
铸铁;铸钢;铸不锈钢 |
阀芯材质 |
不锈钢,软密封为不锈钢镶嵌橡胶圈 |
最高工作压力 |
公称压力(注意△Pmax及工作压力与工作温度的关系) |
五、自力式流量调节阀 性能指标
控制精度 |
±5% |
允许泄漏量(在规定试验条件下) |
软密封 |
4×10-4额定容量 |
硬密封 |
DN15~50 |
DN65~125 |
DN150~250 |
10气泡/min |
20气泡/min |
40气泡/min |
六、自力式流量调节阀 允许压差
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
最大允许压差△P(MPa) |
PN16 |
1.6 |
1.5 |
1.2 |
1.0 |
PN40 |
2.0 |

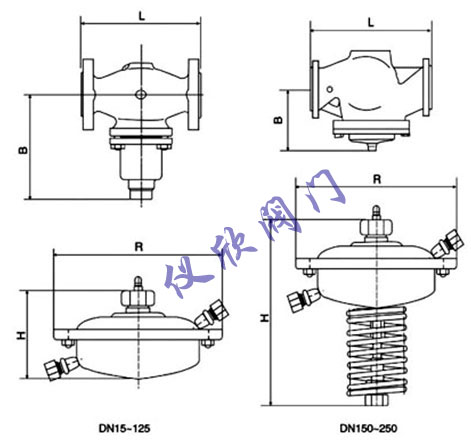

七、自力式流量调节阀 外形尺寸
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
L mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
B mm |
121 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
φR mm |
263 |
380 |
H mm |
150 |
520 |
约重(kg) |
21 |
23 |
24 |
27 |
31 |
36 |
47 |
55 |
74 |
93 |
118 |
178 |
261 |
