HH47X缓闭止回阀
一、HH47X缓闭止回阀 概述
HH47X缓闭止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。其主要特点：1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。2、缓闭系统性能优良，不受管道中介质的影响，阀 瓣 先速关后缓闭，可防止破环性水锤。3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。4、橡胶缓冲，启闭平稳，无震动，无噪音。5、比老式止回阀流阻小，有明显的节能效果。
 |
 |

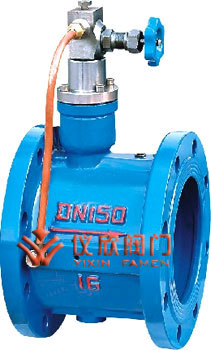

HH47X缓闭止回阀 |

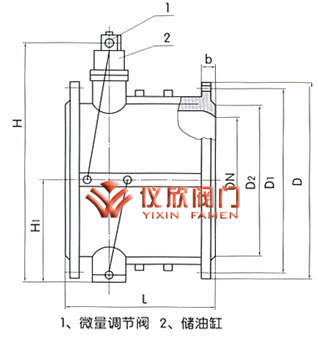

HH47X缓闭止回阀尺寸图 |
二、HH47X缓闭止回阀 性能规范
| 型 号 |
HH47X-10 HH48X-10 HH49X-10 |
HH47X-16 HH48X-16 HH49X-16 |
| 公称压力 |
PN1.0MPa |
PN1.6MPa |
| 公称通径 |
DN50～800mm |
DN50～800mm |
| 密封试验压力 |
1.1MPa |
1.76MPa |
| 壳体试验压力 |
1.5MPa |
2.4MPa |
| 主要零件材料 |
阀 体 |
灰铸铁或球墨铸铁 |
灰铸铁或球墨铸铁 |
| 阀瓣 |
铝青铜 |
铝青铜 |
| 阀杆 |
不锈钢 |
不锈钢 |
| 弹簧 |
不锈钢 |
不锈钢 |
| 阀座密封面 |
橡胶 |
橡胶 |
三、HH47X缓闭止回阀 主要外形尺寸
| 公称通径DN |
尺寸(mm) |
| mm |
in |
D |
D1 |
D2 |
H |
H1 |
L |
Z-фd |
螺栓 |
| 150 |
6 |
280 |
240 |
210 |
228 |
172 |
210 |
8-ф23 |
8-M20 |
| 200 |
8 |
335 |
295 |
265 |
270 |
210 |
230 |
8-ф23 |
8-M20 |
| 250 |
10 |
390 |
350 |
320 |
305 |
240 |
250 |
12-ф23 |
12-M20 |
| 300 |
12 |
440 |
400 |
368 |
367 |
264 |
270 |
12-ф23 |
12-M20 |
| 350 |
14 |
500 |
460 |
428 |
422 |
294 |
290 |
16-ф23 |
16-M20 |
| 400 |
16 |
565 |
515 |
482 |
462 |
324 |
310 |
16-ф23 |
16-M22 |
| 450 |
18 |
615 |
565 |
532 |
497 |
351 |
330 |
20-ф25 |
20-M22 |
| 500 |
20 |
670 |
620 |
585 |
532 |
379 |
350 |
20-ф25 |
20-M22 |
| 600 |
24 |
780 |
725 |
685 |
607 |
434 |
390 |
20-ф30 |
20-M27 |
| 700 |
28 |
895 |
840 |
800 |
702 |
491 |
430 |
24-ф30 |
24-M27 |
| 800 |
32 |
1010 |
950 |
905 |
792 |
549 |
470 |
24-ф34 |
24-M30 |
