H76对夹蝶式止回阀

一、H76对夹蝶式止回阀 主要用途及特点

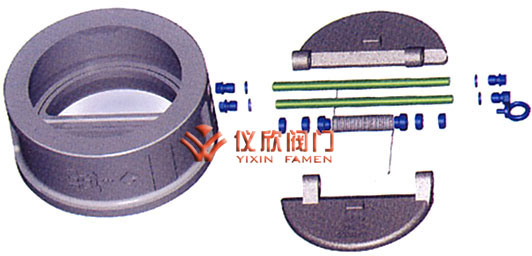

蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。

H76对夹蝶式止回阀	H76对夹蝶式止回阀

二、H76对夹蝶式止回阀 主要零件材料

名称	材料
阀体	铸铁、铸钢、不锈钢、铬镍钼钛钢
阀板	铸铁、铸钢、不锈钢、铬镍钼钛钢
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
密封圈	橡胶、不锈钢、合金钢
弹簧	60Si2Mn、3Cr13、17-7PH、INCONEL

三、H76对夹蝶式止回阀 主要技术参数

公称通径	DN(mm)	50~1200
公称压力	PN(MPa)	1.0	1.6	2.5	4.0
试验压力Ps(MPa)	强度试验	1.5	2.4	3.75	6.0
	密封试验	1.1	1.76	2.75	4.4
适用介质	水、蒸汽、油品、污水、酸碱类
适用温度	橡胶密封面（X）-20℃~120℃ 合金钢密封面（H）主体碳钢-29℃~425℃ 不锈钢主体用于酸类介质-29℃~200℃

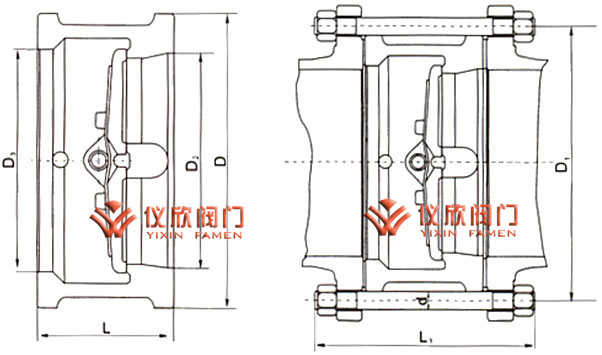

四、H76X-	6	连接尺寸
	10

通径DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L	43	46	64	64	70	76	89	114	114	127	140	152	152	178	229	241	241	300	360
D	100	120	135	155	185	185	265	320	368	428	482	532	585	685	800	905	1005	1115	1325

五、H76	H	-	16	连接尺寸
			25
	W		40

通径DN		50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	PN1.01.62.5	60	67	73	73	83	98	127	146	181	184	198	203	219	222
	PN4.0	60	67	73	73	83	98	127	146	181	222	231
D	PN1.0	107	127	142	162	192	218	273	328	378	438	489	539	594	695
	PN1.6	107	127	142	162	192	218	273	328	378	444	495	555	617	734
	PN2.5	107	127	142	168	194	224	284	340	400	458	514
	PN4.0	107	127	142	168	194	224	290	352	417	474	546	/	/	/
