H44铸铁止回阀

一、H44铸铁止回阀 结构特点

1.产品设计制造按中国标准GB12236设计制造,结构合理,密封可靠,性能优良。
2.瓣、阀座密封面采用钴基硬质合金(堆焊STL),耐磨、耐高温、耐腐蚀、使用寿命长。
3.可采用各种法兰连接、各种压力等级、各种标准及材料,满足工程需要和用户要求。
4.轴与阀瓣连接采用内装结构,不存在外泄漏点,使用可靠。

H44铸铁止回阀 H44铸铁止回阀
H44铸铁止回阀 H44铸铁止回阀

二、H44铸铁止回阀 主要技术参数

公称压力MPa 试验压力MPa 使用
介质
壳体 密封
1.0~1.6 1.76 2.4 水、蒸汽
油品
水、油品、蒸汽

三、H44铸铁止回阀 应用规范

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标志 GB/T12220
供货 JB/T7928

四、H44铸铁止回阀 主要零件材料

阀体、阀盖、阀瓣 密封圈 衬套 垫片
灰铸铁 不锈钢 黄铜  橡胶石棉板
灰铸铁
黄铜

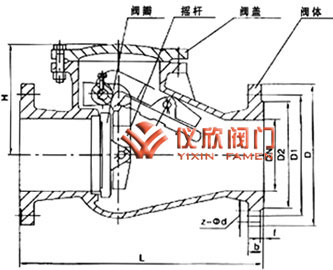

五、H44铸铁止回阀 主要外形尺寸

口径 DN(mm) 40 50 65 80 100 125 150 200 250 350 300 400 450 500 600 700 800
L 200 230 290 310 350 400 480 500 550 720 620 820 1000 1000 1300 1440 1440
D 145 160 180 195 215 245 280 335 390 500 440 565 615 670 780 895 1010
H 120 130 142 160 178 203 233 262 300 392 320 448 485 525 580 625 625
