H41升降式止回阀

一、H41升降式止回阀 主要用途

升降式止回阀选用于公称压力PN1.6~6.4MPa,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。

二、H41升降式止回阀 结构与特点

1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用套使用。

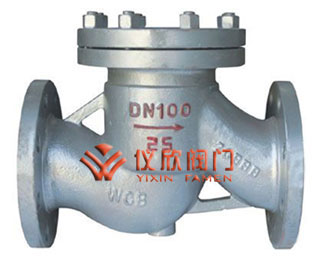

H41升降式止回阀 H41升降式止回阀

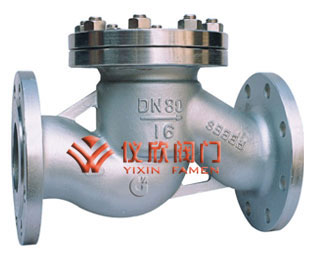

H41升降式止回阀 WCB H41升降式止回阀 304

三、H41升降式止回阀 应用范围

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标志 GB/T12220
供货 JB/T7928

四、H41升降式止回阀 主要零件材料及主要用途

阀体 阀盖 阀瓣 阀座 适用介质 适用温度 (≤℃)
WCB WCB+D507Mo WCB+D577 水、油品、蒸汽 425
ZG1Cr18Ni9Ti 0Cr18Ni9+ Stellite12 0Cr18Ni9+ Stellite6 销酸类 200
ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸类、混酸 200
ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲铵液、磷酸 200
ZG1Cr5Mo ZG1Cr5Mo+ Stellite12 ZG1Cr5Mo+ Stellite6 水、油品、蒸汽 550

五、H41升降式止回阀 主要外形尺寸和连接尺寸

H41升降式止回阀 H41升降式止回阀

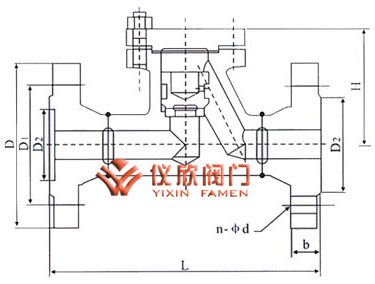

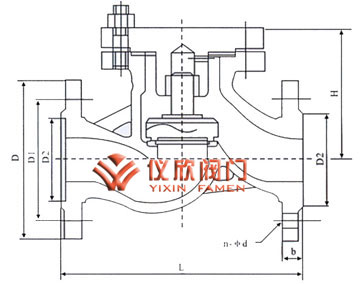

H41升降式止回阀尺寸图 H41升降式止回阀尺寸图
DN L D Dl D2 b Z一φd H WT(Kg)
H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一161
15 130 95 65 45 14 4一φ14 77 3
20 150 105 75 55 14 4一φ14 77 4
25 160 115 85 65 14 4一φ14 80 5
32 180 135 100 78 16 4一φ18 85 7
40 200 145 110 85 16 4一φ18 95 9
50 230 160 125 100 16 4一φ18 105 10
65 290 180 145 120 18 4一φ18 120 20
80 310 195 160 135 20 8一φ18 130 30
100 350 215 180 155 20 8一φ18 140 39
125 400 245 210 185 22 8一φ18 155 50
150 480 280 240 210 24 8一φ23 180 70
200 600 335 295 265 26 12一φ23 211 231
250 730 405 355 320 30 12一φ25 260 25l
300 850 460 410 375 34 12一φ25 323 395
DN L D Dl D2 b Z一φd H WT(Kg)
H41H一25 H41Y一25 H41Y一25P H41Y一25R H41Y一251
15 130 95 65 45 16 4一φ14 100 3.4
20 150 105 75 55 16 4一φ14 105 5
25 160 115 85 65 16 4一φ14 120 5.7
32 180 135 100 78 18 4一φ18 130 9.1
40 200 145 110 85 18 4一φ18 135 11.8
50 230 160 125 100 20 4一φ18 149 14.4
65 290 180 145 120 22 8一φ18 160 23
80 310 195 160 135 22 8一φ18 169 30
100 350 230 190 160 24 8一φ23 194 44
125 400 270 220 180 28 8一φ25 222 65
150 480 300 250 218 30 8一φ25 255 99
200 600 360 310 278 34 12一φ25 305 190
250 730 425 370 332 36 12一φ30 355 323
300 850 485 430 390 40 16一φ30 410 450
通径DN L D D1 D2 D6 b Z一φd H WT(Kg)
H41H一40 H41Y一40 H41Y一40P H4lY一40R H41Y一401
15 130 95 65 45 40 16 4一φ14 100 4
20 150 105 75 55 51 16 4一φ14 105 5.5
25 160 115 85 65 58 16 4一φ14 120 6
32 180 135 100 78 66 18 4一φ18 130 12
40 200 145 110 85 76 18 4一φ18 135 14
50 230 160 125 100 88 20 4一φ18 149 18
65 290 180 145 120 110 22 8一φ18 160 27
80 310 195 160 135 121 22 8一φ18 169 36
100 350 230 190 160 150 24 8一φ23 194 50
125 400 270 220 188 176 28 8一φ25 225 75
120 480 300 250 218 204 30 8一φ25 255 119
200 600 375 320 282 260 38 12一φ30 305 217
250 730 445 385 345 313 42 12一φ34 360 365
300 850 510 450 408 364 46 12一φ34 415 310
通径DN L D D1 D2 D6 b Z一φd H WT(Kg)
H41H一64 H4lY一64 H41Y一64P H41Y一64R H41Y一641
15 210 105 75 55 40 18 4一φ14 100 7
20 230 125 90 68 51 20 4一φ18 110 ll
25 230 135 100 78 58 22 4一φ18 125 13
32 260 150 110 82 66 24 4一φ23 140 14
40 260 165 125 95 76 24 4一φ23 168 20
50 300 175 135 105 88 26 4一φ23 170 23
65 340 200 160 130 110 28 8一φ23 188 37
80 380 210 170 140 121 30 8一φ23 205 46
100 430 250 200 168 150 32 8一φ25 230 68
125 500 295 240 202 176 36 8一φ30 230 89
150 550 340 280 240 204 38 8一φ34 265 131
200 650 405 345 300 260 44 12一φ34 310 235
