Q71对夹式球阀

对夹连接球阀 具有结构紧凑、体积小、重量轻、 密封性能好、启闭灵活、安装方便等特点。主要适用于石油、化工、冶金、制药、食品等各类系统中。 而保温对夹连接球阀良好的保温保冷特性既能有效防止管路中粘稠介质凝固,又能降低管路中介质热量的损失。 本系列对夹球阀可装上相应的电动及气动装置,以实现遥控或自动控制。

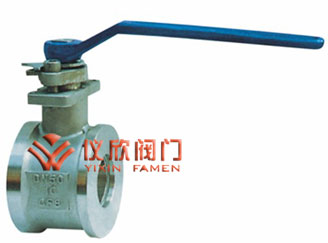

Q71对夹式球阀 Q71对夹式球阀,结构图

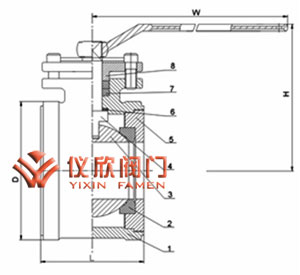

Q71对夹式球阀 Q71对夹式球阀结构图

一、Q71对夹式球阀 技术规范

结构形式 对夹式
连接法兰 ANSI B16.5、JB/T79
驱动方式 手动、电动、气动
试验和检 JB/T9092-99 API 598

二、Q71对夹式球阀 主要零件材质

序号 NO 零件名称 材 质
GB ASTM
1 阀体 CF8 A351-CF8
2 密封圈 PTFE、PPL
3 球体 0Cr18Ni9 A351-CF8
4 阀杆 0Cr18Ni9 A276-304
5 阀座 0Cr18Ni9 A276-304
6 垫片 PTFE、PPL
7 垫片 柔性石墨 +不锈钢
8 填料 PTFE、PPL
9 压套 0Cr18Ni9 A351-CF8

三、Q71对夹式球阀 主要外型及连接尺寸表

公称通径(DN) 主 要 尺 寸 (mm)
L D W H
( mm) ( in) 1.0MPa 1.6MPa 2.5MPa 150Lb 10k 手动 手动
15 1/2 40 53 53 53 47 58 130 80
20 3/4 45 63 63 63 57 63 170 80
25 1 50 73 73 73 66 74 170 100
32 11/4″ 60 84 84 84 75 84 200 110
40 11/2″ 70 94 94 94 85 89 250 120
50 2 80 109 109 109 103 104 250 130
65 21/2″ 110 129 129 129 122 124 350 140
80 3 120 144 144 144 135 134 350 150
100 4 140 164 164 170 173 159 240 180

注:系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
