一、精铸高平台球阀 概述

ISOO 5211平台设计 2片碟形弹簧自动压紧填料 阀杆防飞出,防静电 双层阀杆填料符合德国TUV TA-LUFT的阀杆泄漏测试要求。 适用介质:水、气、油品、天然气和酸碱类腐蚀性介质 适用温度:≤300℃ 驱动方式:手动、蜗轮传动、气动、电动、液动等

二、精铸高平台球阀 技术规范

设计制造 GB标准 ANSI标准 JIS标准 DIN标准
设计标准 GB/T12237 API608 API608 DIN3357/1,2
结构长度 GB/T12221 ASMEB16.10 JISB2002 DIN3202
法兰尺寸 GB/T9113
JB/T79
ASMEB16.5 JISB2212
JISB2214
DIN2543-2545
检验与试验 GB/T13927 API598 JISB2003 DIN3230/3
精铸高平台球阀

三、精铸高平台球阀 主要零件材料

零件名称 材质
阀体 CF8M CF8 WCB Ti钛
阀盖 CF8M CF8 WCB Ti钛
球体 316 304 Ti钛
阀座 PTFE、对位聚苯
螺母 A193-B8 A193-B7 A193-B8
阀杆 316 304 Ti钛
止推垫片 PTFE、柔性石墨
填料 PTFE、柔性石墨
过渡垫片 增强聚四氟乙烯、柔性石墨
填料压环 304
蝶簧 301
螺母 304
防松盖 304
螺母 304
手柄(1/2"-3") 304
手柄套(1/2"-3") 塑料Plastics
限位片(1/2"-3") 304
密封垫片 PTFE、柔性石墨+不锈钢丝
钢管(4"-6") 镀锌钢管
扳头 CF8
定位螺钉 304

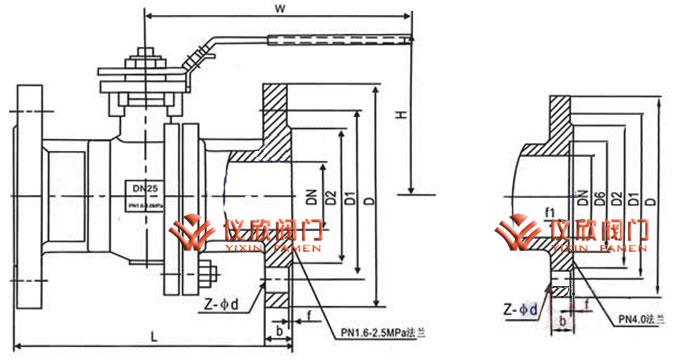

精铸高平台球阀外形尺寸图

四、精铸高平台球阀 国标主要外形及连接尺寸表

公称压力 公称通径 L D D1 D2 D6 b f f1 Z-Φd H W H1
1.6 15 130 95 65 45 - 14 2 - 4-14 79 135 48.0
20 130 105 75 55 - 16 2 - 4-14 84 135 53.0
25 140 115 85 65 - 16 2 - 4-14 95 170 64.0
32 165 135 100 78 - 18 2 - 4-18 103 170 71.0
40 165 145 110 85 - 18 2 - 4-18 111 200 76.0
50 203 160 125 100 - 20 2 - 4-18 120 200 85.0
65 222 180 145 120 - 20 2 - 4-18 153 300 104.0
80 241 195 160 135 - 20 2 - 8-18 163 300 114.0
100 305 215 180 155 - 22 2 - 8-18 182 400 140.0
125 356 245 210 185 - 22 2 - 8-18 260 500 183.0
150 394 280 240 210 - 24 2 - 8-22 280 800 202.0
200 457 355 295 265 - 24 2 - 12-22 - 1100 253.0
2.5 15 140 95 65 45 - 14 2 - 4-14 79 135 48.0
20 152 105 75 55 - 16 2 - 4-14 84 135 53.0
25 165 115 85 65 - 16 2 - 4-14 95 170 64.0
32 178 135 100 78 - 18 2 - 4-18 103 170 71.0
40 190 145 110 85 - 18 2 - 4-18 111 200 76.0
50 216 160 125 100 - 20 2 - 4-18 120 200 85.0
65 241 180 145 120 - 22 2 - 8-18 153 300 104.0
80 283 195 160 135 - 24 2 - 8-18 163 300 114.0
100 305 230 190 160 - 24 2 - 8-22 182 400 140.0
125 381 270 220 188 - 26 2 - 8-26 260 500 183.0
150 403 300 250 218 - 28 2 - 8-26 280 800 202.0
200 502 360 310 278 - 30 2 - 12-26 - 1100 253.0
4.0 15 140 95 65 45 40 14 2 4 4-14 79 135 48.0
20 152 105 75 55 51 16 2 4 4-14 84 135 53.0
25 165 115 85 65 58 16 2 4 4-14 95 170 64.0
32 178 135 100 78 66 18 2 4 4-18 103 170 71.0
40 190 145 110 85 76 18 2 4 4-18 111 200 76.0
50 216 160 125 100 88 20 2 4 4-18 120 200 85.0
65 241 180 145 120 110 22 2 4 8-18 153 300 104.0
80 283 195 160 135 121 24 2 4 8-18 163 300 114.0
100 305 230 190 160 150 24 2 4.5 8-22 182 400 140.0
125 381 270 220 188 176 26 2 4.5 8-26 260 500 183.0
150 403 300 250 218 204 28 2 4.5 8-26 280 800 202.0
200 502 375 320 282 260 34 2 4.5 12-30 - 1100 253.0

五、精铸高平台球阀 美标主要外形及连接尺寸表

公称压力 公称通径 d L D D1 D2 b f Z-Φd H W
Class
150
1/2" 13 108 89 60.5 35 11.5 1.6 4-16 79 135
3/4" 19 117 98 70 43 11.5 1.6 4-16 84 135
1" 25 127 108 79.5 51 12 1.6 4-16 95 170
1-1/4" 32 140 117 89 64 13 1.6 4-16 103 170
1-1/2" 38 165 127 98.5 73 15 1.6 4-16 111 200
2" 51 178 152 120.5 92 16 1.6 4-19 120 200
2-1/2" 64 190 178 139.5 105 18 1.6 4-19 153 300
3" 76 203 190 152.5 127 19 1.6 4-19 163 300
4" 102 229 229 190.5 157 24 1.6 8-19 182 400
5" 127 356 254 216 186 24 1.6 8-22 260 500
6" 152 394 279 241.5 216 26 1.6 8-22 280 800
8" 203 457 343 298.5 270 29 1.6 8-22 - 1100
Class
300
1/2" 13 140 95 66.5 35 15 1.6 4-16 79 135
3/4" 19 152 117 82.5 43 16 1.6 4-19 84 135
1" 25 165 124 89 51 18 1.6 4-19 95 170
1-1/4" 32 178 133 98.5 64 19 1.6 4-19 103 170
1-1/2" 38 190 156 114.5 73 21 1.6 4-22 111 200
2" 51 216 165 127 92 23 1.6 4-22 120 200
2-1/2" 64 241 190 149 105 26 1.6 8-19 153 300
3" 76 283 210 168.5 127 29 1.6 8-22 163 300
4" 102 305 254 200 157 32 1.6 8-22 182 400
5" 127 381 279 235 186 35 1.6 8-22 260 500
6" 152 403 318 270 216 37 1.6 12-22 280 800
8" 203 502 381 330 270 42 1.6 12-25 - 1100
