气动角座阀

一、气动角座阀 概述

本系列角座阀是本公司最新引进国外先进生产技术,结合现代工业应用研发而成的新一代气动角座阀。它广泛应用于食品和化学过程,灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。

气动角座阀 气动角座阀

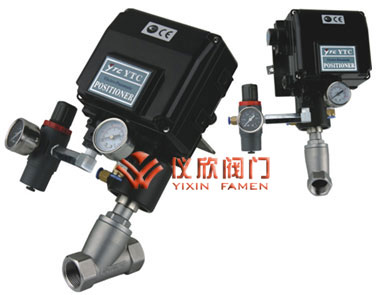

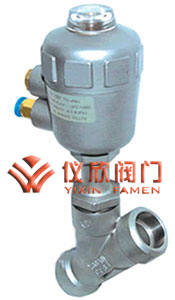

气动角座阀(普通开关型) 气动角座阀(调节型)

二、气动角座阀 特点

1、可视位置指示:可接限位开关或紧急手动装置。
2、容易安装:气控头可以作360‘旋转,甚至限位开关也可以360‘旋转。可方便地安装一到二个限位开关。
3、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护。
4、具有多种控制方式:常开、常闭、双动。
5、要求更小的气动执行器:流体从阀杆上方流入时,制头。
6、容易连接:MAMUR标准连接,嵌入式金属接头。可选更小的控制头。
7、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免脏物导入。自润滑,免维护。阀杆经特别处理以确保最佳固定,并能自动校正位置。
8、无水锤作用:流体从阀杆下方流入时,水锤(水冲击力)被吸收。
9、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。寿命高达七百万次

三、气动角座阀 技术参数

压力范围: 1.6MPa
介质温度: -10℃~+180℃
环境温度: -10℃~+60℃
阀体材料:不锈钢
密封材料: 聚四氟乙烯
执行机构外壳: 聚酰胺
控制介质: 中性气体、空气

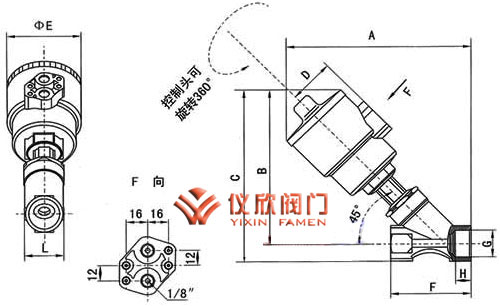

四、气动角座阀 连接尺寸

气动角座阀
接口C ΦD 内孔(mm) 执行机构尺寸(mm) A B C ΦE F H A/F
G1/2 13 50 85 173 12 64 44 137 27
G3/4 20 50 95 178 12 64 44 145 32
G1 25 63 105 212 14 80 52 173 41
G11/4 32 63 120 226 16 80 52 186 50
G11/2 40 63 130 230 18 80 52 189 55
G2 50 63 150 250 20 80 52 205 70
G2 50 80 150 270 20 101 60 225 70
