气动智能调节阀

一、气动智能调节阀 概述

气动智能调节阀是集机械、电子、软件为一体的换代产品,由智能阀门定位器和气动调节阀组成,具有调试简单、维护方便、产品结构紧凑、压降损失小、可调范围广、流量精度高等特点。与传统调节阀相比,该产品具有高可靠性、高抗振性、低能耗、运行成本低等优点,实现了人机对话。
气动智能调节阀采用双导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广 泛应用于精确控制气体、液体、蒸汽等介质,工艺参数加如压力、流量、温度、液位保持在给定值。特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场 合。气动智能调节阀产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度 由-200℃~+560℃,其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。

气动智能调节阀 气动智能调节阀
气动单座智能调节阀 气动套筒智能调节阀

二、气动智能调节阀 主要零件材料

零件名称 材料 温度范围
阀体上阀盖 HT200 -20~200℃
ZG230-450 -40~450℃
ZG1Cr18Ni9Ti -250~550℃
ZG0Cr18Ni12Mo2Ti -250~550℃
阀芯、阀座 1Cr18Ni9 -250~550℃
0Cr18Ni12Mo2Ti -250~550℃
填 料 聚四氟乙烯 -40~200℃
膜 片 丁晴橡胶夹增强涤沦织物
压缩弹簧 60Si2Mn
膜 盖 A3

三、气动智能调节阀 主要性能指标

气动智能调节阀 气动智能调节阀
气动智能调节阀内部结构图 气动智能调节阀流量特性图
公称通径mm 20 25 40 50 65 80 100 150 200 250 300 350 400
阀座直径mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 可与本公司
商洽生产
额定流量
系数Kv
直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公称压力MPa 0.6   1.6   4.0   6.4
行程mm 10 16 25 40 60 100
流量特性 直线、等百分比、快开型
介质温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
法兰标准 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质 PN
(MPa)
0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式 直通单座铸造球型阀
阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式 普通式(常温型)、热片式(中温型)、低温型
可调比R 50:1
气源接头 M16×1.5

四、气动智能调节阀 性能参数及允许压差

型号 ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
ZHA-56
ZHB-56
有效面积cm2 350 350 560 900 1600
行程mm 16 25 40 60 100
弹簧范围KPa 20~100(标准):40~200;
80~240; 20~60; 60~100

五、气动智能调节阀 性能指标

项目 指标值 项目 指标值
基本误差% 不带定位器 ±5.0




%
气关 不带定位器 始点 ±5.0
带定位器 ±1.0 终点 ±2.5
回差% 不带定位器 ≤3.0 带定位器 始点 ±1.0
终点 ±1.0
带定位器 ≤1.0 气开 不带定位器 始点 ±2.5
终点 ±5.0
死区% 不带定位器 ≤3.0 带定位器 始点 ±1.0
终点 ±1.0
带定位器 ≤0.4 允许泄漏量L/h 1×10-4×阀额定容量
额定行程偏差% ±2.5

六、气动智能调节阀 允许压差

开关方式 执行机构型号 弹簧范围KPa 气源压力KPa 需要附件 公称通径(阀座直径)mm
25 25 40 50 65 80 100 150 200 250 300
(10) (12) (15) (20) (32) (40) (125) (150)

ZHA
-22
20~100
20~100
40~200
140
250
140
P
P
P或R
6.4
6.4
6.4
5.94
6.4
6.4
3.34
6.4
6.4
3.34
6.4
6.4
2.14
6.4
6.4

ZHA
-23
20~100
20~100
40~200
140
250
400
P
P
P或R
          1.31
6.09
6.4
0.84
3.9
5.26
0.53
2.5
3.39

ZHA
-34
20~100
20~100
40~200
140
250
400
P
P
P或R
                0.51
2.36
3.21
0.33
1.56
2.12
0.21
1.0
1.35

ZHA
-45
20~100
20~100
40~200
140
250
400
P
P
P或R
                      0.22
1.02
1.39
0.15
0.71
0.97
0.08
0.40
0.54

ZHA
-56
20~100
20~100
40~200
140
250
400
P
P
P或R
                            0.06
0.37
0.51
0.04
0.25
0.36

ZHB
-22
20~100
40~200
80~240
140
250
400
P
P或R
P
4.46
6.4
6.4
3.09
6.4
6.4
1.98
5.94
6.4
1.11
3.34
6.4
0.71
2.14
4.99

ZHB
-23
20~100
40~200
80~240
140
250
400
P
P或R
P
          0.44
1.37
3.05
0.28
0.84
1.95
0.18
0.53
1.25

ZHB
-34
20~100
40~200
80~240
140
250
400
P
P或R
P
                0.17
0.51
1.18
0.11
0.33
0.78
0.07
0.21
0.5

ZHB
-45
20~100
40~200
80~240
140
250
400
P
P或R
P
                      0.07
0.22
0.51
0.05
0.15
0.35
0.028
0.08
0.20

  ZHA
-56
20~100
20~100
40~200
140
250
400
P
P
P或R
                            0.03
0.09
0.20
0.02
0.06
0.14

注:
1)P-阀门定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的最大值;
3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。

七、气动智能调节阀 外形尺寸

气动智能调节阀 气动智能调节阀

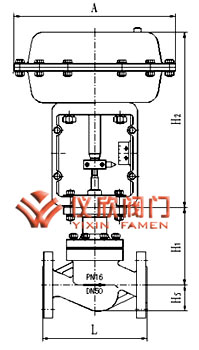

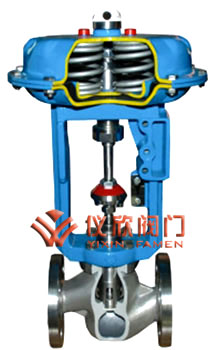

气动智能调节阀外型尺寸图 气动智能调节阀剖面图
DN L H H1 质量(kg) φA
PN16 PN40 PN64 普通 高温 PN6 PN16 PN40 PN64 PN6
PN16
PN40
PN64
20 181 194 206 398 548 45 52 65 19 23 285
25 185 197 210 410 560 50 57 70 20 24
40 222 235 251 455 620 65 75 85 26 35
50 254 267 286 457 627 70 82 90 30 40
65 276 292 311 610 790 80 92 100 47 66 360
80 298 317 337 622 807 95 100 107 55 78
100 352 368 394 640 850 105 110 117 125 65 99
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 650 890 1150 160 170 187 207 175 250
250 730 775 1203 1523 187 202 225 235 350 470 580
300 850 900 1234 1554 220 230 257 265 500 660
