气动调节球阀

一、气动调节球阀 概述

气动调节球阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修。气动调节球阀主要用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。气动调节球阀主要用于截断或接通管路中的介质，可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点：

（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。

（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。

（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

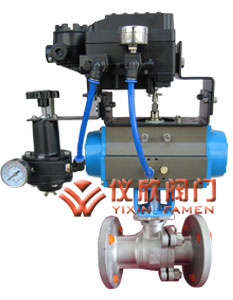

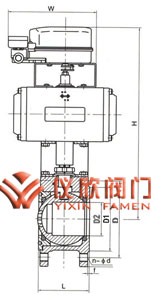

气动调节球阀	气动调节球阀尺寸图

二、气动调节球阀 技术参数

称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)
防爆级组	dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
电磁阀电源	220VAC、24VDC
气源压力 MPa	0.4～0.7MPa
固有可调比 R	100:1

三、气动保温球阀 外形连接尺寸

公称通径DN(mm)	主要尺寸			法兰尺寸
				PN1.6MPa				PN2.5MPa
	L	H	W	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	140	95	65	46	4-14	95	65	46	4-14
20	140	191	140	105	75	45	4-14	105	75	56	4-14
25	150	193	140	115	85	65	4-14	115	85	65	4-14
32	165	212	164	140	100	76	4-18	140	100	76	4-18
40	180	217	164	150	110	84	4-18	150	110	84	4-18
50	200	260	190	165	125	99	4-18	165	125	99	4-18
65	220	293	210	185	145	118	4-18	185	145	118	8-18
80	250	323	247	200	160	132	8-18	200	160	132	8-18
100	280	382	276	220	180	156	8-18	235	190	156	8-22
125	320	468	348	250	210	184	8-18	270	220	184	8-26
150	360	510	378	285	240	211	8-22	300	250	211	8-26
200	400	655	524	340	295	266	12-22	360	310	274	12-26
250	630	/	/	405	355	319	12-26	425	370	330	12-30
300	750	/	/	460	410	370	12-26	485	430	389	16-30
