D671F气动四氟密封蝶阀

一、D671F气动四氟密封蝶阀 用途及特点

气动四氟密封蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

D671F气动四氟密封蝶阀（配GT汽缸）	D671F气动四氟密封蝶阀（配AT汽缸气动三联件）

二、D671F气动四氟密封蝶阀　采用标准

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、D671F气动四氟密封蝶阀　执行机构及附件选择

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

四、D671F气动四氟密封蝶阀　主要技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

五、D671F气动四氟密封蝶阀　 主要零件材质

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

六、D671F气动四氟密封蝶阀　 蝶阀密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

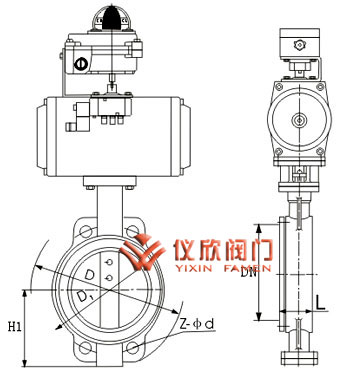

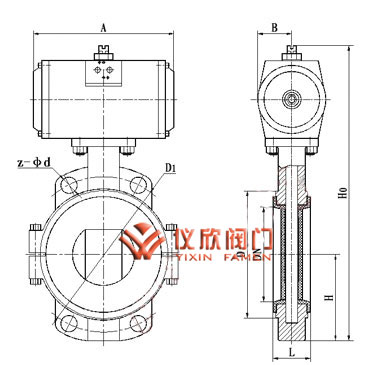

七、D671F气动四氟密封蝶阀　 外形尺寸

公称通径 (DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
