DJ41Y低温截止阀

一、低温截止阀 用途

低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
低温截止阀 温度范围 -46℃- +200℃ -100℃- +200℃ -196℃-200℃ -230℃- +200℃

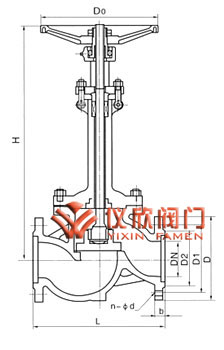

低温截止阀	低温截止阀尺寸图

二、低温截止阀 主要零件材质

零件名称	阀体、阀盖	阀杆、阀瓣	填料	支架
材料	A352-LCB A352-LC3 A351-CF8	A182-F304	聚四氟乙烯	A216-WCB

三、低温截止阀 主要零件材质

型号	压力级 （磅级）	常温试验压力Ps(MPa)			低温密 封试验 压力 Ps(MPa)	工作温度及适用介质
		壳体	密封（气）	上密封
DJ40Y-150（Lb）	150	3.0	0.6	2.2	0.6	-46℃氨、液氮丙烷	-101℃乙烯二氧化碳	-196℃；甲烷液化天然气
DJ40Y-300（Lb）	300	7.5	0.6	5.5	1.0
DJ40Y-600（Lb）	600	15	0.6	11	1.0

四、低温截止阀 执行标准

设计与制造：JB/T7749-95
结构长度：GB/T12221-89
连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
检验与试验：JB/T7749-95

五、低温截止阀 性能参数

型号		DJ41Y-16	DJ41Y-16P	DJ41Y-25	DJ41Y-25P	DJ41Y-40	DJ41Y-40P
工作压力（MPa）		1.6		2.5		4.0
适用温度（℃）		-45		-101		-196
适用介质		液化天然气、乙烯、丙烯等低温介质
材料	阀体、阀盖	LCB	LC3	LCB	LC3	LCB	LC3
	阀瓣、阀座	铬镍钢＋钴铬钨
	阀杆	铬镍钢
