活塞式蒸气减压阀

一、活塞式蒸气减压阀 概述

弹簧活塞式减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

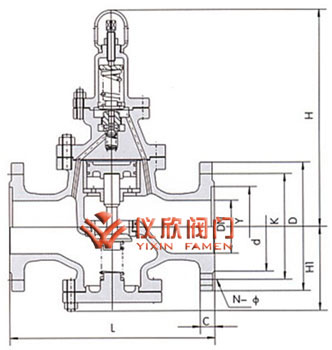

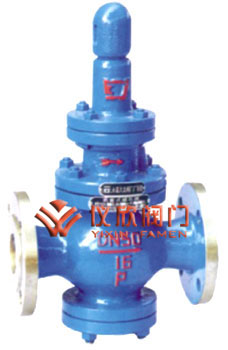

活塞式蒸气减压阀	活塞式蒸气减压阀尺寸图

二、活塞式蒸气减压阀　主要技术参数和性能指标

公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
最高进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃

*：壳体试验不包括膜片、阀盖

三、活塞式蒸气减压阀 主要零件材料

零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

四、活塞式蒸气减压阀 流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

五、活塞式蒸气减压阀 外形尺寸(PN1.0-2.5)

公称通径DN	外 形 尺 寸
	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

六、活塞式蒸气减压阀 工作原理及结构

减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡。

七、活塞式蒸气减压阀 维护与检修

1减压阀应存放在干燥的室内,通路两端必须用盲板堵塞,不准堆置存放.
2长期存放的减压阀应定期检查,清洗污垢,在各运动部位及加工面上应涂以防锈剂,防止生锈.

故障现象	产生原因	消除方法
减压阀不减压或减压失灵及直通	1主阀或付阀密封面有污物 2主阀或付阀密封面损坏 3主、付阀瓣弹簧疲劳或折断 4反馈通道3孔被堵塞 5膜片疲劳或损坏 6活塞汽缸磨损或腐蚀 7活塞环槽与活塞环卡住 8阀体腔内充满冷凝液	1．   将污物清除干将 2．   密封付研磨修复或更换 3．   更换新弹簧 4．   清除通道中的污物 5．   更换膜片 6．   加工修正或更换活塞环 7．   拆下活塞清洗 8．   松开螺塞排出冷凝液
不通汽	1清洗过程中阀盖装错位 2上垫片移位堵住进出孔 3进入付阀通道孔堵塞	1．   拆下阀盖定位后装好 2．   使垫片孔对准进出孔 3．   拆下阀盖清除通道污物
