电动调节阀

Y11减压稳压阀

一、Y11减压稳压阀 产品特点

减压稳压阀,已经发展为第二代产品,主要特点:1、DN65口径以上活塞式.替了膜片提高寿命3倍以上;2、DN50口径以下,用尼龙强化橡胶的平膜片代替了原来的膜片,也提高寿命3倍以上.适用介质:水、空气.介质温度:0~90°C

YW410.YW416.YW425.YFW110型减压稳压阀,已经发展为第二代产品,主要特点:1、DN65口径以上活塞式.替了膜片提高寿命3倍以上;2、DN50口径以下,用尼龙强化橡胶的平膜片代替了原来的膜片,也提高寿命3倍以上.

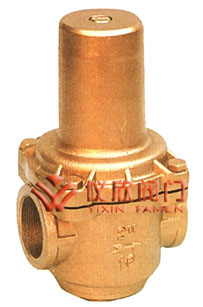

Y11减压稳压阀 Y11减压稳压阀

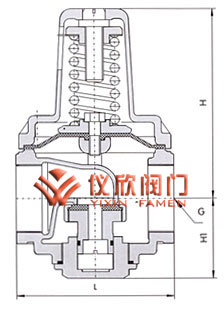

Y11减压稳压阀 Y11减压稳压阀尺寸图

二、Y11减压稳压阀 主要零件材料

零件名称 材料
弹簧罩、阀体、阀盖 灰铸铁、铸钢
橡胶膜片 尼龙强化橡胶
密封垫 丁腈橡胶
调节弹簧 硅锰钢
活塞、缸套 不锈钢
阀杆

三、Y11减压稳压阀 工作原理及结构

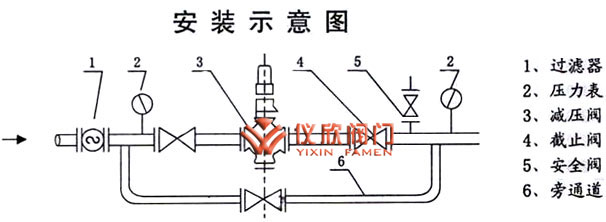

Y11减压稳压阀安装示意图

减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡.

四、Y11减压稳压阀 维护与检修

1.减压阀应存放在干燥的室内,通路两端必须用盲板堵塞,不准堆置存放。
2.长期存放的减压阀应定期检查,清洗污垢,在各运动部位及加工面上应涂以防锈剂,防止生锈。

故障现象 产生原因 消除方法
减压阀不减压或减压失灵及直通 1主阀或付阀密封面有污物
2主阀或付阀密封面损坏
3主、付阀瓣弹簧疲劳或折断
4反馈通道3孔被堵塞
5膜片疲劳或损坏
6活塞汽缸磨损或腐蚀
7活塞环槽与活塞环卡住
8阀体腔内充满冷凝液
1.   将污物清除干将
2.   密封付研磨修复或更换
3.   更换新弹簧
4.   清除通道中的污物
5.   更换膜片
6.   加工修正或更换活塞环
7.   拆下活塞清洗
8.   松开螺塞排出冷凝液
不通汽 1清洗过程中阀盖装错位
2上垫片移位堵住进出孔
3进入付阀通道孔堵塞
1.   拆下阀盖定位后装好
2.   使垫片孔对准进出孔
3.   拆下阀盖清除通道污物

订货须知:1:产品型号与名称.2公称通径(DN) 3 .额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度难关8电源电压和控制信号 9是否带附件 10使用介质成分
