消防信号蝶阀
一、消防信号蝶阀 概述
XD373系列涡轮传动对夹式偏心消防信号蝶阀其设计采用偏心蝶板，轴端设置凸轮机构与开关信号接触，能有效提供阀门开启与关闭的信号，并能输出连接声光设施、提供声与光的信号，一般用于为消防设施配套所用。显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。
 |
 |

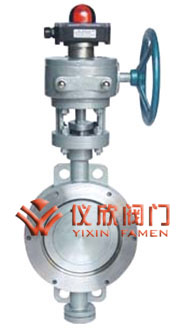

消防信号蝶阀 |

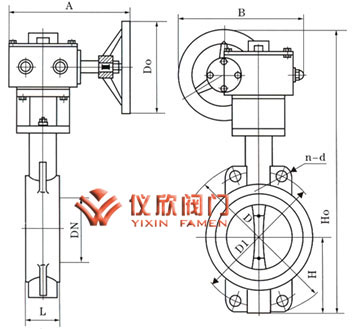

消防信号蝶阀尺寸图 |
二、消防信号蝶阀 主要技术参数
| 公称通经 |
DN(mm) |
50-200 |
| 公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
| 适用介质 |
水、海水、油品等≤125℃ |
| 适用温度 |
三、消防信号蝶阀 主要零部件材料
| 序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
| 1 |
阀体 |
球铁、铸钢 |
7 |
密封圈 |
NBR。EPDM |
| 2 |
阀轴 |
SUS410/SUS316 |
8 |
圆垫片 |
SUS316/黄铜 |
| 3 |
蝶板 |
球铁喷塑、不锈钢 |
9 |
对开环 |
SUS316/黄铜 |
| 4 |
阀座 |
EPDM，PTEE |
10 |
挡圈 |
弹簧钢 |
| 5 |
衬套 |
青铜，聚四氟乙烯 |
|
|
|
四、消防信号蝶阀 采用标准
| 制造标准 |
GB/T 122387-89 |
| 法兰标准 |
GB9113-2000、GB17241.6-1998 |
| 结构长度标准 |
GB12221-89 |
| 检验标准 |
GB/T 13927-92 |
五、消防信号蝶阀 主要外形连接尺寸
| 公称通经 |
结构长度（标准值） |
外形尺寸（参考值） |
连接尺寸（标准值） |
参考重量（Kg） |
| 1.6MPa |
| 毫米mm |
英寸 |
L |
H |
H0 |
A |
B |
D0 |
D |
D1 |
n-d |
| 50 |
2 |
43 |
102 |
362 |
200 |
200 |
160 |
165 |
125 |
4-18 |
15 |
| 65 |
21/2 |
46 |
112 |
382 |
200 |
200 |
160 |
185 |
145 |
4-18 |
17 |
| 80 |
3 |
49 |
120 |
400 |
200 |
200 |
160 |
200 |
160 |
8-18 |
19.5 |
| 100 |
4 |
56 |
137 |
434 |
200 |
200 |
160 |
220 |
180 |
8-18 |
23 |
| 125 |
5 |
64 |
162 |
480 |
200 |
200 |
160 |
250 |
210 |
8-18 |
28 |
| 150 |
6 |
70 |
174 |
550 |
280 |
280 |
240 |
285 |
240 |
8-22 |
48 |
| 200 |
8 |
71 |
207 |
615 |
280 |
280 |
240 |
340 |
295 |
12-22 |
53 |
| 250 |
10 |
76 |
242 |
694 |
280 |
280 |
240 |
405 |
355 |
12-26 |
94 |
| 300 |
12 |
83 |
284 |
829 |
420 |
520 |
350 |
460 |
410 |
12-26 |
124 |
