通风蝶阀
一、通风蝶阀 概述

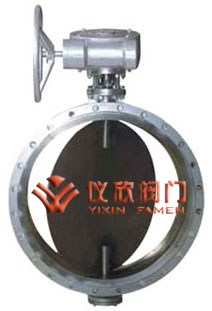

D341W通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。TD41W手柄操作通风蝶阀驱动力矩小，启闭灵活，操作方便。阀体上设置有密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能
有效防止因热胀冷缩造成的卡死现象。TD41W手柄操作通风蝶阀可配备多种驱动装置，如手动装置，涡轮传动装置，起动装置，电动装置。通风蝶阀广泛用于冶金、石化、电力、建材、矿山等工业管线，对介质气体起控制或调节作用。
 |
 |
通风蝶阀 |

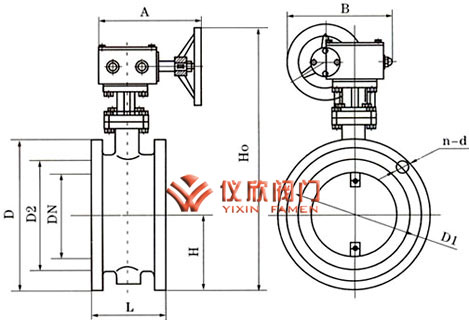

通风蝶阀尺寸图 |
二、通风蝶阀 主要技术参数
| 公称压力 |
0.05MPa |
介质温度 |
-30℃～350℃ |
| 强度试验 |
0.1MPa |
适用介质 |
冷热风，烟气 |
| 介质流速 |
25m/s |
泄漏率 |
3％ |
四、通风蝶阀 主要零件材料
| 零件名称 |
阀体 |
蝶板 |
阀油 |
| 材料 |
炭钢 |
炭钢 |
炭钢、不锈钢 |
五、通风蝶阀 主要外形尺寸
| DN |
D |
D1 |
L |
L1 |
n-Фd |
b |
H1 |
| 150 |
240 |
210 |
100 |
377 |
8-12 |
8 |
250 |
| 200 |
290 |
260 |
100 |
426 |
8-12 |
8 |
250 |
| 250 |
345 |
310 |
120 |
485 |
8-12 |
10 |
350 |
| 300 |
405 |
370 |
120 |
539 |
8-14 |
10 |
350 |
| 350 |
455 |
420 |
140 |
539 |
12-18 |
10 |
350 |
| 400 |
505 |
470 |
140 |
652 |
12-18 |
10 |
450 |
| 450 |
570 |
530 |
160 |
781 |
16-18 |
10 |
450 |
| 500 |
620 |
580 |
160 |
835 |
16-18 |
10 |
450 |
| 600 |
720 |
680 |
180 |
946 |
16-18 |
12 |
550 |
| 700 |
820 |
780 |
180 |
1044 |
16-18 |
12 |
550 |
| 800 |
920 |
880 |
200 |
1159 |
16-18 |
12 |
550 |
