适用介质：水、蒸汽、油品等。介质温度≤300 ℃
 |
 |

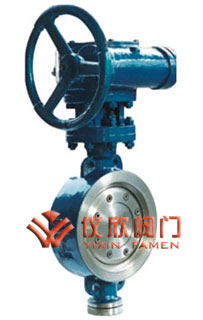

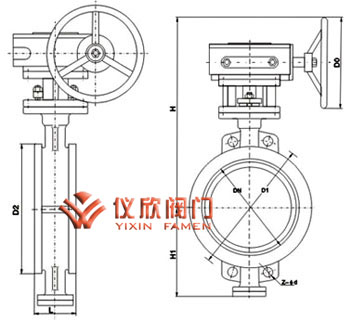

对夹式双偏心弹性硬密封蝶阀 | 对夹式双偏心弹性硬密封蝶阀尺寸图 |
| 公称通径（DN） | 主要尺寸 | 法兰尺寸和螺栓规格 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||
| L | H1 | H | D1 | 4-Φ-M | D1 | 4-Φ-M | D1 | 4-Φ-M | |
| 50 | 43 | 225 | 320 | 125 | Φ18 | 125 | Φ18 | 125 | Φ18 |
| 65 | 46 | 245 | 350 | 145 | Φ18 | 145 | Φ18 | 145 | Φ18 |
| 80 | 49 | 245 | 360 | 160 | Φ18 | 160 | Φ18 | 160 | Φ18 |
| 100 | 56 | 270 | 400 | 180 | Φ18 | 180 | Φ18 | 190 | Φ23 |
| 125 | 64 | 310 | 480 | 210 | Φ18 | 210 | Φ18 | 220 | Φ25 |
| 150 | 70 | 315 | 520 | 240 | Φ23 | 240 | Φ23 | 250 | Φ25 |
| 200 | 71 | 375 | 610 | 295 | M20 | 295 | M20 | 310 | M22 |
| 250 | 76 | 405 | 670 | 350 | M20 | 355 | M22 | 370 | M27 |
| 300 | 83 | 435 | 730 | 400 | M20 | 410 | M22 | 430 | M27 |
| 350 | 92 | 500 | 830 | 460 | M20 | 470 | M22 | 490 | M30 |
| 400 | 102 | 525 | 890 | 515 | M22 | 525 | M27 | 550 | M30 |
| 450 | 114 | 580 | 970 | 565 | M22 | 585 | M27 | 600 | M30 |
| 500 | 127 | 615 | 1040 | 620 | M22 | 650 | M30 | 660 | M36 |
| 600 | 154 | 700 | 1190 | 725 | M27 | 770 | M36 | 770 | M36 |
| 700 | 165 | 755 | 1300 | 840 | M27 | 840 | M36 | 875 | M42 |
| 800 | 190 | 835 | 1450 | 950 | M30 | 950 | M36 | 990 | M42 |
| 900 | 203 | 895 | 1580 | 1050 | M30 | 1050 | M36 | 1090 | M48 |
| 1000 | 216 | 1000 | 1750 | 1160 | M30 | 1170 | M42 | 1210 | M52 |
