仪欣阀门：电动控制阀>>电动截止阀>>J941F电动衬氟截止阀

J941F电动衬氟截止阀

一、J941F电动衬氟截止阀 概述

截止阀是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来做接通或截断管路中的介质，但不能做节流用。
J941F电动衬氟截止阀基本结构：
1.氟塑料衬里J41F46型直通式、J45F46直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通径1/4)等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

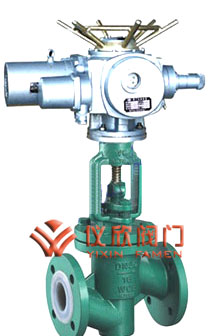

J941F电动衬氟截止阀 J941F电动衬氟截止阀尺寸图

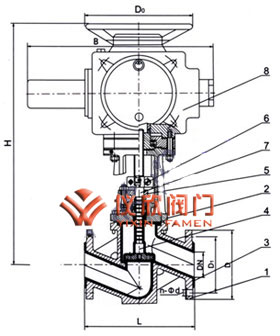

J941F电动衬氟截止阀 J941F电动衬氟截止阀结构尺寸图

二、J941F电动衬氟截止阀　设计规范

遵循规范 STANDARD
设计与制造 GB 12238 /GB 12235
结构长度 GB 12221
(长—短系列)
法兰尺寸 JB78/JB79
(GB.HG.SH)
压力试验 GB/T 13927
标志 GB 12220
供货/td> GB/T 12252

部件列表：1.阀体　2.阀盖　3.阀体衬里　4.阀瓣 5.压盖子　6.连接板　7.阀杆　8.电动装置

三、J941F电动衬氟截止阀 主要零件材料/h2>
零件名称 灰铸铁 铸钢 不锈刚 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250/WCB WCB CF8 CF8M CF3 CF3M
阀瓣、阀杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2 Ti 00Cr18Ni10 00Cr17Ni14Mo2
活街螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2
衬里层/阀座 FEP(F46) PCTFE(F3) PFA (可溶性聚四氟乙烯)
填料 PTFE (F4) PTFE (F4)
填料压盖 WCB WCB CF8 CF8M CF3 CF3M
阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3
蝶栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手轮 HT200 HT200 WCC WCC WCC WCC

四、J941F电动衬氟截止阀 主要连接尺寸及重量

公称通径 标准值 参考值
DN (mm) NPS (inch) L D D1 D2 f b Z-φd D0 H1 H2 W(kg)
PN1.0(MPa)
15 1/2 130 95 65 45 2 14 4-φ14 100 235 260 7
20 3/4 150 105 75 55 2 16 4-φ14 100 240 265 7.5
25 1 160 115 85 65 2 16 4-φ14 120 245 270 8
32 11/4 180 135 100 78 2 18 4-φ18 140 255 285 12
40 11/2 200 145 110 85 3 18 4-φ18 140 285 315 14
50 2 230 160 125 100 3 20 4-φ18 160 295 330 19
65 21/2 290 180 145 120 3 20 4-φ18 180 350 395 27
80 3 310 195 160 135 3 22 4-φ18 240 395 445 42
100 4 350 215 180 155 3 22 8-φ18 240 450 490 50
125 5 400 245 210 185 3 24 8-φ18 280 525 555 64
150 6 480 280 240 210 3 24 8-φ23 320 605 645 85
200 8 495 335 295 265 3 26 8-φ23 360 645 765 　105
250 10 622 390 350 320 3 28 12-φ23 400 685 805 　135
300 12 698 440 400 368 4 28 12-φ23 400 710 814 　155
350 14 787 500 460 428 4 30 16-φ23 450 750 855 320
PN1.6(MPa)
15 1/2 130 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 150 105 75 55 2 16 4-φ14 100 245 270 7.6
25 1 160 115 85 65 2 16 4-φ14 120 250 275 8.2
32 11/4 180 135 100 78 2 18 4-φ18 140 260 290 12
40 11/2 200 145 110 85 3 18 4-φ18 140 285 325 14
50 2 230 160 125 100 3 20 4-φ18 160 300 335 18
65 21/2 290 180 145 120 3 20 4-φ18 180 355 400 26
80 3 310 195 160 135 3 22 8-φ18 240 400 450 40
100 4 350 215 180 155 3 24 8-φ18 240 455 495 50
125 5 400 245 210 185 3 26 8-φ18 280 530 560 65
150 6 480 280 240 210 3 28 8-φ23 320 605 650 85
200 8 495 335 295 265 3 30 12-φ23 360 650 770 　150
250 10 622 405 355 320 3 32 12-φ25 400 690 810 　245
300 12 698 460 410 375 4 34 12-φ25 400 730 845 　295
PN2.5(MPa)
15 1/2 130 95 65 45 2 16 4-φ14 120 240 270 7.5
20 3/4 150 105 75 55 2 16 4-φ14 120 245 275 8
25 1 160 115 85 65 2 16 4-φ14 140 250 290 9
32 11/4 180 135 100 78 2 18 4-φ18 160 260 325 13
40 11/2 200 145 110 85 2 18 4-φ18 180 285 335 15
50 2 230 160 125 100 3 20 4-φ18 180 300 335 20
65 21/2 290 180 145 120 3 22 8-φ18 240 355 400 28
80 3 310 195 160 135 3 22 8-φ18 280 400 450 42
100 4 350 230 180 160 3 24 8-φ23 320 455 495 57
125 5 400 270 210 188 3 28 8-φ25 320 560 560 71
150 6 480 300 240 218 3 30 8-φ25 360 610 650 90
