单杠杆安全阀

一、单杠杆安全阀 GA41H-16C/25/40 A51H-16C/25/40概述

GA41H、A51H型安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。介质可为蒸汽、空气。

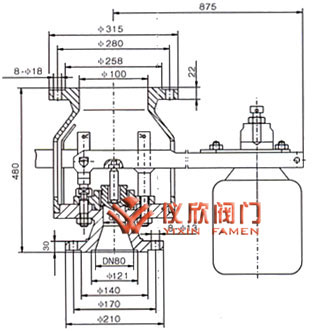

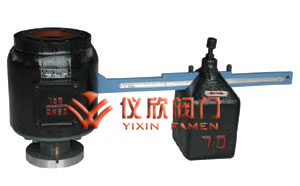

GA41H单杠杆安全阀	GA41H单杠杆安全阀结构图

二、单杠杆安全阀 主要零部件材料

GA41H、A51H型安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A41H-16C型弹簧式安全阀相同。

三、单杠杆安全阀 外形尺寸和连接尺寸

公称通径	尺寸
	do	L	L1	D	K	g1	f	b	z-ød	DN'	D1	K1	g2	b1	f'	z-ød1
25	20	100	85	115	85	65	2	16	4-14	25	115	85	65	16	2	4-14
32	25	115	100	140	100	78	2	18	4-18	32	140	100	78	18	2	4-18
40	32	120	110	150	110	85	3	18	4-18	40	150	110	85	18	3	4-18
50	40	135	120	165	125	100	3	20	4-18	50	165	125	100	20	3	4-18
80	65	160	135	200	160	135	3	20	8-18	80	200	160	135	20	3	8-18
100	80	170	160	220	180	155	3	22	8-18	100	220	180	155	22	3	8-18
150	125	205	195	285	240	210	3	24	8-23	150	285	240	210	24	3	8-23
200	150	240	230	340	295	265	3	26	12-23	200	340	295	265	26	3	12-23

四、单杠杆安全阀　GA42H-16C/25/40 GA42H-100概述

GA42H型安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。

GA42H单杠杆安全阀	GA42H单杠杆安全阀结构图

五、单杠杆安全阀　主要零部件材料

NO.	零件名称	材料
1	阀体	碳钢
2	导向套	不锈钢
3	阀瓣	2Cr13
4	阀杆	2Cr13
5	杠杆	碳钢
6	重锤	铸铁

六、单杠杆安全阀　外形尺寸和连接尺寸

型号	公称通径	尺寸
		do-z	D	D1	D2	D6	f	f1	b	Z-ød	L	H	出口法兰式					出口承插式
													DN'	D2'	D1'	D'	n-M	d1	K2	K3	D3
GA42H-16	50	40×1	165	125	100	/	3	/	16	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-25	50	40×1	165	125	100	/	3	/	20	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-40	50	40×1	165	125	100	88	3	4	20	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-64	50	40×1	175	135	105	88	3	4	26	4-23	840	420	125	175	200	235	8-M16	120	145	162	190
GA42H-100	50	40×1	195	145	112	88	3	4	28	4-25	840	420	125	175	200	235	8-M16	120	145	162	190
