双金属热静力疏水阀

一、双金属热静力疏水阀 概述

本蒸汽蔬水阀在管路停止运行后可完全排除凝结水，防冻，抗水击、抗污及排污性能好，同时阀门出口端压力高于进口端时，阀门能自动关闭．可代替止回阀。
结构独特、性能优良、排水量大、漏汽最小、排水温度可调节．过冷度在2℃左右，可排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。

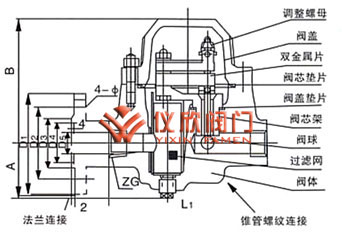

双金属热静力疏水阀	双金属热静力疏水阀结构图

二、双金属热静力疏水阀 主要零件材料表

零件名称	材料
阀体	碳钢
阀盖	碳钢
阀座	不锈负
闾瓣	不锈钢
密封目球	不锈钢
双金属片	不锈热金属
弹簧	不锈钢
过滤器	不锈钢

三、双金属热静力疏水阀 主要性能规范

型号	BNF1	BNF2
工作压力(MPa)	0.01	0.3-0.8
工作温度（℃）	220	220
最大排量（kg/h）	2100	500-3000
工作介质	蒸汽、凝结水

双金属热静力疏水阀	双金属热静力疏水阀结构图

四、双金属热静力疏水阀 主要外形尺寸与连接尺寸

型号		BMF1			BNF2
连接方式		ZG1/2″	ZG3/4″	ZG1″	ZG1/2″	ZG3/4″	ZG1″
通径		15	20	25	15	20	25
外形尺寸（mm）	L	100	105	105	100	105	105
	W	63	63	63	63	63	63
重量		0.8	0.9	0.9	0.8	0.9	0.9

五、双金属热静力疏水阀　主要外形尺寸

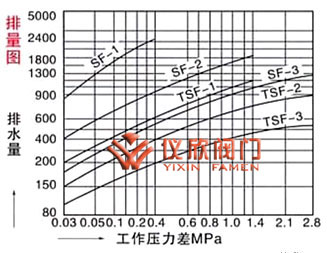

双金属热静力疏水阀结构图	双金属热静力疏水阀工作压力表

型号	公称通径DN（mm）	尺寸
		L	H	D	D1	D2	b	f	Z-Φd
SF-1/2/3-GF	15	230	180	95	65	45	14	2	4-Φ14
	20	230	180	105	75	55	14	2	4-Φ14
	25	230	185	115	85	65	14	2	4-Φ14
	32	250	195	135	100	78	16	2	4-Φ18
	40	250	200	145	110	85	16	3	4-Φ18
	50	250	208	160	125	100	16	3	4-Φ18
TSF-1/2/3-GF	15	210	140	95	65	45	14	2	4-Φ14
	20	210	145	105	75	55	14	2	4-Φ14
	25	210	150	115	85	65	14	2	4-Φ14
