液体膨胀式疏水阀

一、液体膨胀式疏水阀 概述

CS14HF-16C、CS44HF- 16C型液体膨胀式疏水阀是属于热静力式疏水阀的一种，它可以以在蒸汽管网和用汽设备中，及时的排除凝水和自动的阻止蒸汽泄漏，从而可以保证供汽，用汽设备的正常进行，提高汽输送和热源效率，该产品其关键感温内件，采用优质波纹管，特殊焊接工艺制成，节能效果显著。

液体膨胀式疏水阀	液体膨胀式疏水阀

二、液体膨胀式疏水阀 特点

1、具有排水温度调节机构，可在80-100度之间调节，使用方便。
2、排水是连续的，而且没有噪音。
3、温度敏感元件，采用不锈钢耐腐蚀。
4、不受振动，蒸汽压力波动和水锂的影响。
5、体积小、重量轻、安装方便。

三、液体膨胀式疏水阀 工作原理

疏水阀的温度元件中充满液体，当冷凝水低于给定温度80-100度时，元件中的液体体积变小，元件收缩，阀瓣打开冷凝水排出，反之，当冷凝水反蒸汽高于80-100度时，元件膨胀，阀瓣关闭，阻止了介质流出，可通过阀门的调节机构，调整80-100度中任意给定角定。

四、液体膨胀式疏水阀 主要外形连接尺寸

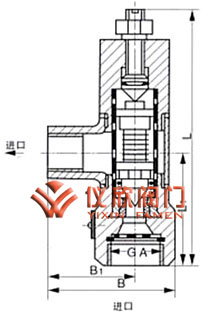

液体膨胀式疏水阀阀尺寸图	液体膨胀式疏水阀工作压力表

型号	公称通径DN（mm）	A	B	C	型号	公称通径DN（mm）	L	H	D	D1	D2	b	f	Z-Φd
CS14F H-16/25/40C	15	170	88	35	CS44F H-16/25/40C	15	150	195	95	65	45	14	2	4-Φ14
	20	170	88	35		20	150	205	105	75	55	14	2	4-Φ14
	25	180	90	42		25	160	215	115	85	65	14	2	4-Φ14
	32	190	95	48		32	200	230	135	100	78	16	2	4-Φ18
	40	210	105	55		40	230	250	145	110	85	16	3	4-Φ18
	50	210	108	55		50	230	270	160	125	100	16	3	4-Φ18
