自由浮球式蒸汽疏水阀

一、自由浮球式蒸汽疏水阀 概述

CS41H型自由浮球式蒸汽疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。

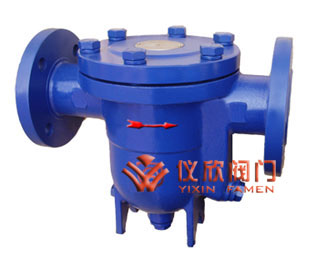

自由浮球式蒸汽疏水阀	自由浮球式蒸汽疏水阀结构图

二、自由浮球式蒸汽疏水阀 特点

自由浮球式蒸汽疏水阀的结构简单,阀腔内唯一的动作元件---不锈钢空心浮球,采用高精度研磨工艺制造,整个球面均可做密封面,工作时无集中磨损,使用寿命长;阀腔内无易损件,可靠性高.研磨后的不锈钢浮球球圆精度高,密封性好,工作时无新鲜蒸汽泄漏.阀腔内的浮球即是浮子,也是密封件,浮球能根据水位变化而自由调节阀孔的开度,该阀能连续排放凝结水,过冷度≈0℃,工作质量高.

三、自由浮球式蒸汽疏水阀 性能

能连续排水、性稳定、排水量大、漏水量小。
能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
有自动排冷空气装置，无汽锁现象，工作平衡无噪音。

四、自由浮球式蒸汽疏水阀 工作原理

本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。

五、自由浮球式蒸汽疏水阀 主要零部件材料

阀体材料	碳钢WCB、不锈钢304
阀盖材料	碳钢WCB、不锈钢304
阀座球材料	不锈钢304
过滤网	不锈钢304

六、自由浮球式蒸汽疏水阀 国标法兰连接外形尺寸

自由浮球式蒸汽疏水阀阀尺寸图	自由浮球式蒸汽疏水阀工作压力表

规格型号		安装尺寸（mm）
		L	H	D	D1	D2	b	f	Z-Ød
CS41H16pB	DN15	195	165	95	65	45	14	2	4×14
	DN20	195	170	105	75	55	14	2	4×14
	DN25	215	195	115	85	65	14	2	4×14
CS41H16p-D	DN25	270	215	115	85	65	14	2	4×14
	DN32	270	220	135	100	78	16	2	4×18
	DN40	280	260	145	110	85	16	3	4×18
	DN50	290	270	160	125	100	16	3	4×18
CS41H16p-F	DN50	410	350	160	125	100	16	3	4×18
	DN65	410	350	180	145	120	18	3	4×18
	DN80	430	390	195	160	135	20	3	8×18
	DN100	430	410	215	180	155	20	3	8×18
	DN150	480	510	280	240	210	24	3	8×18
CS41H-16p-G	DN80	550	390	195	160	135	20	3	8×18
	DN100	550	410	215	180	155	20	3	8×18
