800X压差旁通平衡阀

一、800X压差旁通平衡阀 概述

800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。压差旁通阀可提高系统的利用率,保持压差的精确互定直,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。200X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。

800X压差旁通平衡阀 800X压差旁通平衡阀
800X压差旁通平衡阀 800X压差旁通平衡阀尺寸图

二、800X压差旁通平衡阀 性能特点

恒定阀门两端及被控系统压差,支持用户系统变流量运行;
依靠压差自动工作无须外界动力;
可以直接显示控制压差;
可以直接设定控制压差;
控制压差调节灵敏,操作简单;
介质温度:0~150℃;
控制压差可调范围:0.05~0.6Mpa
控制压差误差≤±5%;

三、800X压差旁通平衡阀 主要用途

常闭型旁通压差控制阀用于燃油、燃气热源供、回水管,中央空调的分、集水器之间,作为一次测定流量,二次侧变流量系统的旁通安装,可有效保护燃油、燃气机组不会因流量过小导致的温度过高而损坏,可有效的保护冷水机组因流量过小而造成的局部冻结而损坏。

常开型旁通压差控制阀用于高度差较大且热源在高区的集中供热系统,使用时按高度差设定该阀的压差,并在低区回水管适当位置安装减压泵、止回阀,调节阀组成的回水减压装置,通过调节阀来调节并设定回水管压力,这样既可保证高区用户不会出现倒空现象,又可保护低区设备不会因压力过高而损坏。

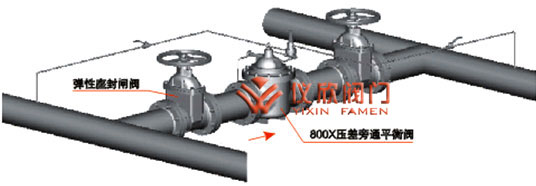

四、800X压差旁通平衡阀 安装示意图

800X压差旁通平衡阀安装示意图

五、800X压差旁通平衡阀 主要外形连接尺寸

公称通径
(mm)
尺 寸(mm)
L H1 H
20 150 126 520
25 160 126 520
32 180 126 520
40 200 160 610
50 203 160 610
65 216 180 625
80 241 200 642
100 292 270 750
125 330 310 808
150 356 320 864
200 495 370 1135
250 622 430 1185
300 698 480 1325
350 787 525 1385
400 914 580 1445
450 978 635 1445
