仪欣阀门:手动阀门>>水力控制阀>>100D定水位阀

100D定水位阀

一、100D定水位阀 概述

100D定水位阀是一种隔膜式调节水箱和水塔掖面高度的阀门。阀门由浮球控制,当液面达到设定高度时阀门通过相关结构将信号传递个水泵,水泵停止供水;当液面底于设定位置时水泵自动供水。该阀动作平稳,有效防止开泵水锤和停泵水锤的产生。避免管道产生过高的压力。适用于水箱、水塔的自动供水系统。该阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠。

100D定水位阀 100D定水位阀
100D定水位阀 100D定水位阀尺寸图

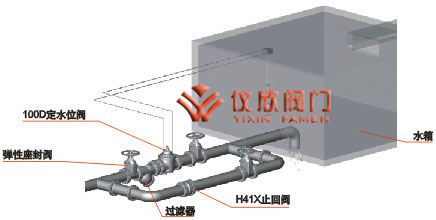

二、100D定水位阀 安装示意图

100D定水位阀安装示意图

三、100D定水位阀 主要连接尺寸

公称通径
(mm)
尺   寸(mm)
L H H1
20 150 212 179
25 160 212 179
32 180 212 179
40 200 265 210
50 203 265 210
65 216 310 215
80 241 350 245
100 292 460 305
125 330 520 365
150 356 570 415
200 495 695 510
250 622 780 560
300 698 905 658
350 787 1025 696
400 914 1080 735
450 978 1100 735
