仪欣阀门:手动阀门>>水力控制阀>>100A角型定水位阀

100A角型定水位阀

一、100A角型定水位阀 概述

100A角型定水位阀是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由一特殊强化尼龙膜片将其分为上下两个空室,当液面达到设定位置时,浮球导阀关闭,上腔压力大于下腔,阀门关闭,即停止供水;当液面下降超过预设位置,浮球导阀开启,上腔压力小于下腔压力,阀门开启,阀门向池内供水。角型定水位阀安装方便,可省去管道弯头,节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠,成本低。浮球可随水池的高度和距度安装。

100A角型定水位阀 100A角型定水位阀
100A角型定水位阀 100A角型定水位阀尺寸图

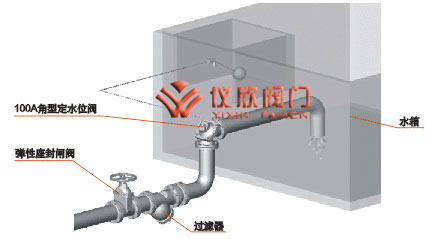

二、100A角型定水位阀 安装示意图

100A角型定水位阀安装示意图

三、100A角型定水位阀 主要连接尺寸

公称通径
(mm)
尺 寸(mm)
H
50 125
65 145
80 155
100 175
125 200
150 225
200 275
250 325
300 375
