Y43H波纹管减压阀

一、波纹管减压阀 特点

直接作用式波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成,直接作用式波纹管减压阀利用波纹管传感阀门压力驱动阀瓣,改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。

波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成,直接作用式波纹管减压阀利用波纹管传感阀门压力驱动阀瓣,改变和控制阀门开度实现减压稳压功能。

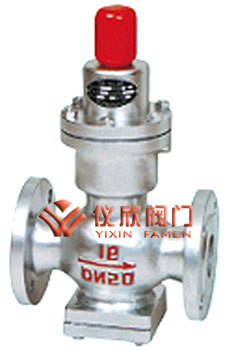

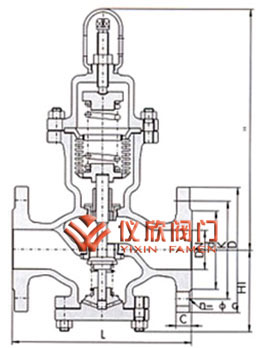

波纹管减压阀	波纹管减压阀尺寸图

二、波纹管减压阀　主要技术参数和性能指标

公称压力（MPa）	0.6	1.0	1.6
壳体试验压力（MPa）	0.9	1.5	2.4
密封试验压力（MPa）	0.6	1.0	1.6
最高进口压力（MPa）	0.6	1.0	1.6
出口压力范围（MPa）	0.05-0.4	0.1-0.8	0.1-1.0
压力特性偏差（MPa）△P2P	GB12244-1989
流量特性偏差（MPa）△P2G	GB12244-1989
最小压差（MPa）	0.1	0.15	0.15
渗漏量	GB12245-1989

*：壳体试验不包括膜片、阀盖

三、波纹管减压阀 主要零件材料

零件名称	零件材料
阀体、阀盖	WCB
底盖	WCB
阀座、阀瓣	2Cr13
波纹管	1Cr18N9Ti
波纹管上垫	2Cr13
波纹管下垫	2Cr13
号向座	2Cr13
主阀弹簧	50CrVA
调节弹簧	60S12Mn

四、波纹管减压阀 流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100
Cv	1	25	4	6.5	9	16	25	36	64

五、波纹管减压阀 外形尺寸

公称通径DN		外形尺寸				连接尺寸
	L			H	H1	PN1.6MPa					PN1.6MPa					PN1.6MPa
	0.6/1.0MPa		1.6MPa			D	K	n-Φ	d	C	D	K	n-Φ	d	C	D	K	n-Φ	d	C
15	140		140	290	90	80	55	4-12	40	12	95	65	4-14	45	12	95	65	4-14	45	14
20	140		140	295	98	90	65	4-12	50	12	105	75	4-14	55	14	105	75	4-14	55	14
25	160		160	295	110	100	75	4-12	60	14	115	85	4-14	65	14	115	85	4-14	65	14
32	1080		180	295	110	120	90	4-14	70	14	135	100	4-18	78	16	135	100	4-18	78	16
40	200		200	325	125	130	100	4-14	80	14	145	110	4-18	85	16	145	110	4-18	85	16
50	230		230	325	125	150	110	4-14	90	14	160	125	4-18	100	16	160	125	4-18	100	16
65	280			325	130	160	130	4-14	110	14	180	145	4-18	120	18	180	145	4-18	120	18
80	310			380	160	185	150	4-18	125	16	195	160	4-18	135	18	195	160	8-18	135	20
100	350			380	170	205	170	4-18	145	16	215	180	8-18	155	20	215	180	8-18	155	20

订货须知：1:产品型号与名称.2公称通径(DN) 3 .额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度难关8电源电压和控制信号 9是否带附件 10使用介质成分
