Y型伸缩过滤器

一、Y型伸缩过滤器 概述

Y型伸缩过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。通常安装于水力控制阀等设备的进口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。Y型过滤器结构简单，流阻小，可在线排除污物而不需拆除。Y型拉杆伸缩过滤器还具有安装长度可调，装拆方便的特点。可根据需要设置滤网目数，通常范围：水18～30目、蒸气40～100目、油100～480目。

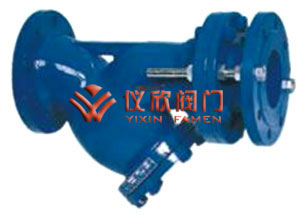

Y型伸缩过滤器	Y型伸缩过滤器

二、Y型伸缩过滤器 特点

伸缩过滤器，是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。通常安装于水力控制阀等设备的进口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。

三、Y型伸缩过滤器 主要技术参数

型号	公称压力PN(MPa)	壳体试验压力(MPa)	工作压力(MPa)
SY4P	1.0	1.5	1.0
YSTF	1.6	2.4	1.6

四、Y型伸缩过滤器 主要零部件材料

零件名称	管体	滤网	伸缩拉杆	O形圈
材料	灰铸铁或球墨铸铁铸钢	不锈钢	碳钢镀锌	丁腈橡胶

五、Y型伸缩过滤器 主要连接尺寸

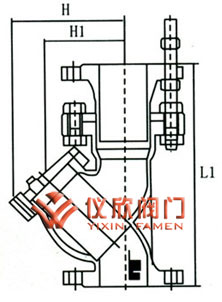

Y型伸缩过滤器尺寸图	Y型伸缩过滤器尺寸图

DN		65	80	100	125	150	200	250	300	350	400	450	500
L	螺纹
	法兰	250	280	350	400	440	500	580	670	780	850	850	100
H	螺纹
	法兰	198	210	250	305	358	450	503	578	598	618	693	765
H1	螺纹
	法兰	270	295	344	422	485	602	710	815	844	872	978	1080

YSTF-10/16伸缩过滤器型

DN	50	65	80	100	125	150	200	250	300	350	400
L	300	320	380	430	500	550	650	775	900	1025	1150
H	155	183	210	250	305	358	450	503	578	598	618
H1	195	245	295	344	415	485	602	710	815	844	872
