SFV双通道过滤器,特殊为清洁处理或更换过滤网时介质流通不可中断的管路而设计,体内为旋塞密封并带有系通润滑设计。
 |
 |
双通道过滤器 | 双通道过滤器 |
| CL.125PNl6CI | BODY铸铁体 | 200PSI@100下 |
|---|---|---|
| CL.150 PN20 CS/SS | BODY铸钢不锈钢体 | 285PSI@100下 |
| CL.300 PN40 CS/SS | BODY铸钢不锈钢体 | 720PSI@100下 |
球铁体、盖、SS304柱塞、SS304柱塞、氟化橡胶密封
碳钢体、盖、ss30樾、SS304网、氟化橡胶密封
SS304体、盖、ss304柱塞，ss304网、氟化橡胶密封
SS316体、盖、SS316柱塞、SS316网、氟化橡胶密封
青钢体、盖、SS316柱塞、SS31611网、氟化橡胶密封
 |

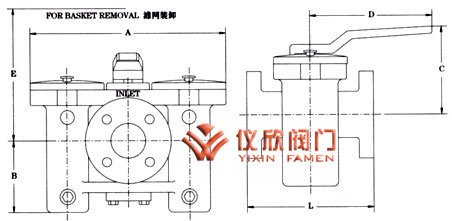

法兰连接双通道过滤器尺寸图 |
 |

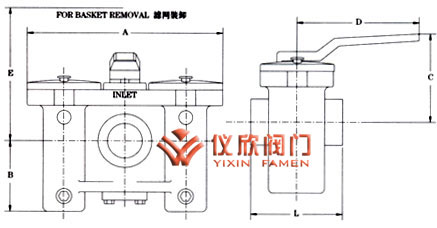

螺纹连接双通道过滤器尺寸图 |
| 尺寸 | 螺纹联接 | 法兰联接 | 重量 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | L | A | B | C | D | E | L | |||
| DN20 | 3/4” | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 44 |
| DN25 | 1” | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 13.33 | 4.2 | 6 | 4.4 | 8.3 | 8.63 | 44 |
| DN32 | l l/4” | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 54 |
| DN40 | l l/2” | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 13.85 | 6.2 | 6 | 4.8 | 8.5 | 9 | 65 |
| DN50 | 2” | 14.88 | 7.2 | 8 | 5.8 | 10.5 | 11 | 14.88 | 7.2 | 8 | 5.8 | 10.5 | 11 | 105 |
| DN65 | 2 1/2” | 15.38 | 9.2 | 8 | 7.2 | 12.6 | 13 | 15.38 | 9.2 | 8 | 7.2 | 12.6 | 13 | 160 |
| DN80 | 3” | 17.88 | 11.3 | 1l | 9.4 | 13.5 | 16.4 | 17.88 | 11.3 | 1l | 9.4 | 13.5 | 16.4 | 235 |
| DNl00 | 4” | 25.33 | 14.4 | ll | 10.6 | 17 | 17.9 | 25.33 | 14.4 | 1l | 10.6 | 17 | 17.9 | 400 |
