仪欣阀门:手动阀门>>过滤器>>内螺纹、承插焊Y型过滤器

内螺纹、承插焊Y型过滤器

一、内螺纹、承插焊Y型过滤器 用途

Y型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏,从而避免了维修费用和生产损失。 适用于蒸汽、空气、水、油品等系统管道中,保护各种计量仪器、泵机、阀门、蔬水器等设备。

内螺纹Y型过滤器 内螺纹、承插焊Y型过滤器
内螺纹Y型过滤器 对焊Y型过滤器

二、内螺纹、承插焊Y型过滤器 特点

1、抗污性强,排污方便;流通面积大,压力损失小;结构简单,体积小。
2、过滤网材质,有奥氏体304、316、316L。
3、连接形式:螺纹,承插焊。

三、内螺纹、承插焊Y型过滤器 主要技术参数

壳体材质 碳钢 黄铜 不锈钢
滤框滤网材质 不锈钢
密封件材质 柔性石墨、聚四氟乙烯
环境温度(℃) -30~425 -80~450
连接形式 螺纹、承插焊
公称压力(MPa) 0.6~5.0(150Lb~600Lb)
过滤精度(目/in) 10~300

四、内螺纹、承插焊Y型过滤器 主要连接尺寸

内螺纹、承插焊Y型过滤器 内螺纹、承插焊Y型过滤器

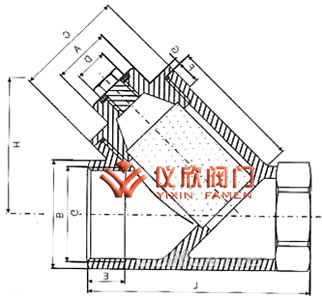

内螺纹Y型过滤器尺寸图 对焊Y型过滤器尺寸图
DN(mm) 公称通径G L E B H
6 1/4" 63.5 11.5 24 42
10 3/8" 64 13 24 42
15 1/2" 65 14 26 43
20 3/4" 80 15 32 50
25 1" 89 17 41 60
32 1 1/4" 107 20 49 64
40 1 1/2" 118 20 56 70
50 2" 140 22 69 88
