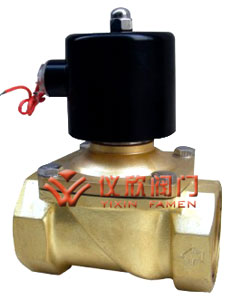

2W黄铜电磁阀 水用电磁阀

一、2W黄铜电磁阀 概述

2W系列电磁阀,阀体采用锻压成型,内件不锈钢制作,用于管路中对液体,气体介质通断的自动控制。两口两位直动式电磁阀,断电打开,通电关闭阀体材质为铜,最大耐压使作压力:17kgf/cm2环境温度:0℃~65℃产品系列化生产,体积小,流量大,适用范围广按阀上所表流向箭头,可任意安装;为增强使用寿命,最好线圈向上,水平安装

不锈钢通用电磁阀 不锈钢通用电磁阀

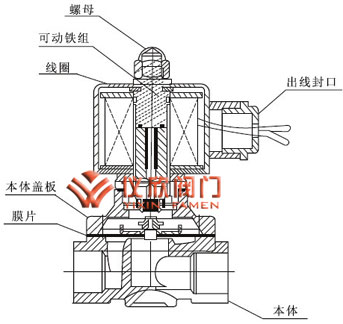

2W黄铜电磁阀 2W黄铜电磁阀结构图

二、2W黄铜电磁阀 技术参数

1、使用压力:0~10kg/cm2
2、最大耐压力:16kg/cm2
3、使用流体:空气、水、油、瓦斯、煤气、液化气
4、使用流体粘度:20CST以下
5、工作温度:-5~80℃
6、电压波动范围:±10%
7、动作方式:直动式
8、型式、常闭式(即通电后阀开启,或常开式(通电阀关闭)。
9、工作寿命>15万次
10、绝缘等级:B级
11、经圈温升<75℃
12、功率<15W

三、2W黄铜电磁阀 安装尺寸

型号 通径(mm) A B C D K(G) 阀体材质
2W025-06 2.5 66 30 75 40 1/8" 锻造铜
2W025-08 2.5 66 30 75 40 1/4"
2W040-08 4 66 30 75 40 1/4"
2W040-10 4 74 32 85 52 3/8"
2W160-10 16 101 57 117 69 3/8"
2W160-15 16 101 57 117 69 1/2"
2W-200-20 20 107 57 123 73 3/4"
2W-250-25 25 111 74 134 99 1"
2W350-35 35 140 90 170 119 11/4" 铸造铜
2W400-40 40 142 95 172 123 11/2"
2W500-50 50 172 123 209 168 2"
